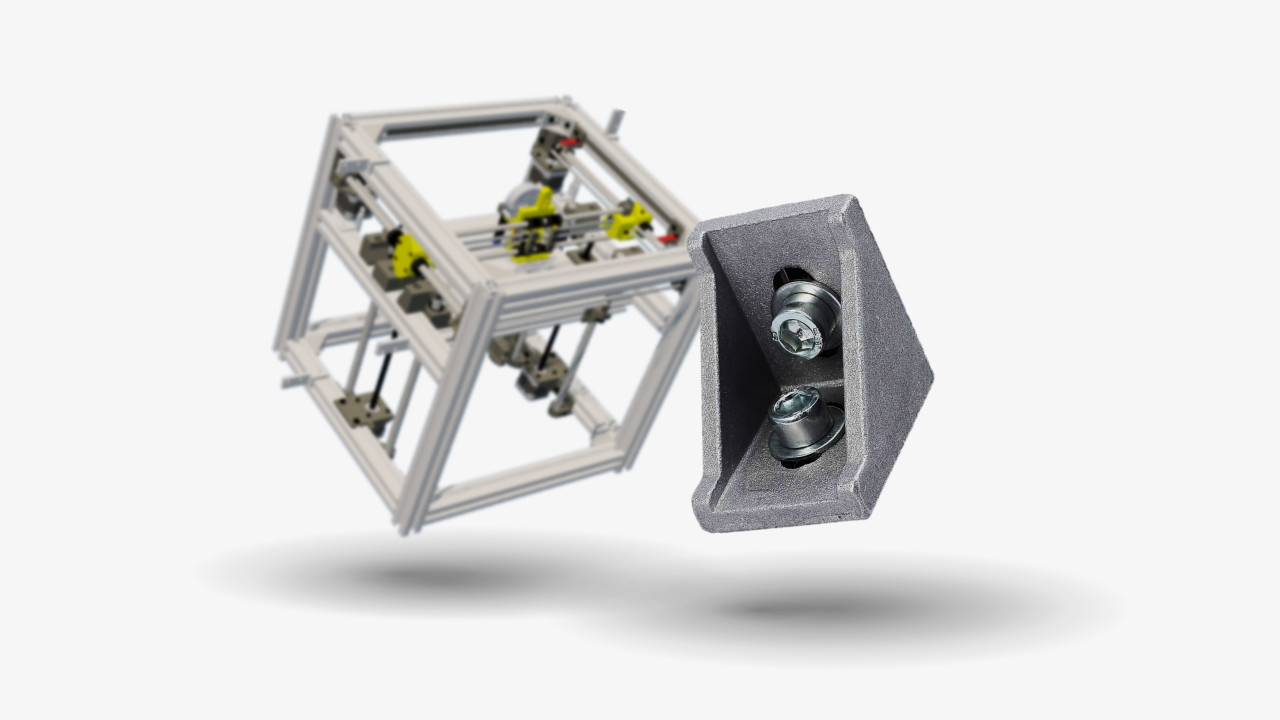

ساخت پرینتر سه بعدی یکی از لذت بخش ترین پروژه هایی است که یک نفر می تواند انجام دهد. به این دلیل که در حین روند ساخت پرینتر سه بعدی با دستگاه های مکانیکی و الکترونیکی زیادی سروکار خواهید داشت و بعد از ساخت پرینتر سه بعدی نیز وارد دنیای تازه ای می شوید که می توانید هر چیزی که به ذهنتان می رسد را در خانه یا کارگاه کوچک خودتان بسازید. در اینجا قصد داریم یک پرینتر سه بعدی را به شما معرفی کنیم که نه تنها یک پرینتر سه بعدی بسیار خوب است بلکه میتواند یک پلاتر، یک سی ان سی و یک دستگاه حکاکی لیزر نیز برای شما باشد.
مروری بر ویژگی های پرینتر سه بعدی هایپرکیوب
- سیستم پرینت مرکزی: پرینتر هایپرکیوب دارای سیستم مرکزی پرینت یا همان اصطلاحا CoreXY است. به این معنی که صفحه پرینتر سه بعدی فقط در جهت z و نازل در جهت X و Y حرکت می کند. این سیستم پرینت سه بعدی باعث می شود که دستگاه توانایی پرینت سه بعدی با سرعت و دقت بسیار بیشتری داشته باشد و لرزش های دستگاه نیز کمتر شود. به این دلیل که وزن قسمتهایی از دستگاه پرینتر سه بعدی که حرکت میکنند به مراتب کمتر می شود. از دیگر مزیت های سیستم پرینت سه بعدی مرکزی (CoreXY) این است که میتوان از آن در دستگاه هایی مانند حکاکی لیزر، سی ان سی و پلاتر هم استفاده کرد.
- سیستم اکسترودر bowden: استفاده از سیستم Bowden در این پرینتر سه بعدی باعث شده است که وزن هد پرینت سه بعدی به مراتب کمتر شود. این ویژگی نیز خود به کمتر شدن لرزش های دستگاه و بالا رفتن دقت آن در سرعت های بالا کمک می کند. همچنین این امکان را هم فراهم می کند که با سرعت بیشتری پرینت سه بعدی کنید.
- بدنه تمام آلومینیومی: بدنه پرینتر سه بعدی هایپرکیوب تماما از پروفیل های آلومینیومی آنودایز شده ساخته شده است که علاوه بر زیبایی بی نظیر مکانیکی این پرینتر سه بعدی، دقت آن را هم افزایش داده است. استفاده از این بدنه باعث شده است که لرزش های دستگاه پرینتر سه بعدی کمتر شود و در عین حال به دلیل مقاومت بالای بدنه، امکان استفاده از همین بدنه پرینتر سه بعدی به عنوان یک دستگاه سی ان سی کوچک هم فراهم شود.
- امکان ساخت پرینتر سه بعدی هایپرکیوب با هر سایزی: یکی دیگر از ویژگی های خوب پرینتر سه بعدی هایپر کیوب امکان ساخت آن با سایزهای دلخواه است. به دلیل این که بدنه پرینتر سه بعدی هایپرکیوب از پروفیل های آلومینومی ساخته شده است می توان آن را در سایزهای مختلفی ساخت. در مواردی همین پرینتر سه بعدی با اندازه های بالای یک مکعب 1 متری هم ساخته شده است!
- تبدیل شدن به دستگاه مینی سی ان سی و حکاکی لیز: با توجه به آلومینیومی بودن بدنه پرینتر سه بعدی هایپرکیوب امکان تعویض هد پرینت و تبدیل آن به یک دستگاه حکاکی لیزر و سی ان سی هم وجود دارد.
مقدمه پرینتر هایپرکیوب
لطفا هنگام کار با پرینتر بسیار محتاط باشید. این پرینتر یک دستگاه الکتریکی بوده و شامل قطعات متحرک و قسمت های داغ میباشد.
ایمنی:
- دستگاه صرفا برای استفاده در محیط داخلی می باشد. پرینتر را در معرض باران و برف قرار ندهید. همواره دستگاه را در محیط خشک و با حداقل فاصله 30 سانتی متر از سایر اجسام قرار دهید.
- همیشه دستگاه را در محیط محکم و قابل اطمینان قرار دهید طوری که پرینتر دچار تکان و یا سقوط نشود.
- منبع تغذیه را طوری قرار دهید که دچار ضربه و یا تکان نشود. هنگامی که متوجه شدید که منبع دچار ایراد است سریعا استفاده از منبع را متوقف کرده و آن را جایگزین کنید.
- هیچگاه منبع تغذیه را باز نکنید.
- هیچگاه به نازل یا صفحه پرینت هنگامی که دستگاه در حال گرم شدن و یا پرینت می باشد دست نزنید. توجه داشته باشید که دمای نازل هنگام پرینت بین 210 تا 300 درجه سانتی گراد و دمای صفحه پرینت بیش از 90 درجه سانتی گراد میباشد. دمای بالای 40 درجه میتواند به بدن آسیب برساند.
- هنگامی که دستگاه در حال پرینت است دستتان را داخل محوطه پرینت نکنید. ممکن است قطعات متحرک باعث آسیب زدن به بدن شود.
- از دسترسی کودکان بدون نظارت خودداری کنید.
- دستگاه در حال کار را به مدت طولانی رها نکنید.
- به دلیل ذوب پلاستیک توسط دستگاه، پرینتر را در جایی با تهویه مناسب قرار دهید.
- این پرینتر فقط فیلامنت با قطر 1.75 میلیمتر را پرینت میکند. توجه داشته باشید که فیلامنت با قطر دیگری به دستگاه وارد نکنید.
- به غیر از هنگام پرینت و کالیبره کردن دستگاه با استفاده از کامپیوتر، هیچگاه پرینتر را به برق و یا حتی به کامپیوتر متصل نکنید.
- هنگام جابجایی، فریم دستگاه را از بالا و پایین با هر دو دست نگه دارید طوری که فریم دچار آسیب نشود.
اقلام داخل مجموعه کیت:
فریم دستگاه شامل پروفیل های 20*20 به شرح زیر است:
پروفیل آلومینیوم شیاردار مهندسی
قطعات الکترونیکی شامل:
قطعات مکانیکی شامل:
قطعات پرینت سه بعدی شده: 25 عدد
اسمبل فریم
برای شروع ابتدا یک گوشه فریم را می سازیم و بعد از آن به راحتی میتوان پروفیل های هم اندازه را در محل مناسب و موازی با پروفیل مربوطه نصب کرد. در این مرحله قطعات زیر نیاز است:
- 1 عدد پروفیل 340 میلیمتری (مربوط به محور X)
- 1 عدد پروفیل 303 میلیمتری (مربوط به محور Y)
- 1 عدد پروفیل 350 میلیمتری (مربوط به محور Z)
- 3 عدد نبشی پروفیل
- 6 عدد پیچ M5 یک سانتیمتری
- 6 عدد مهره تی شکل M5
- 1 عدد آچار آلن سایز مناسب با پیچ
در ابتدا مانند شکل زیر پیچ و مهره ها را در درون نبشی پروفیل ها جایگذاری کنید.
پس از آماده کردن نبشی ها و قرار دادن پیچ و مهره ها درون آنها، دو عدد از پروفیل ها را انتخاب کرده (فرقی ندارد کدام) و با استفاده از مجموعه نبشی ها به شکل زیر به یکدیگر متصل کنید.
دقت داشته باشید که مهره تی شکل برای اینکه بتواند سر جای خود قرار بگیرد بایستی در راستای شیار باشد به همین دلیل ممکن است نیاز باشد تا آن را با دست کمی بچرخانید.
همچنین ابتدا یک مهره را در داخل شیار قرار داده و سپس اقدام به جایگذاری مهره بعدی در شیار کنید.
دقت داشته باشید که این مهره نیز ممکن است برای همراستا شدن با شیار نیاز به کمی چرخاندن داشته باشد.
در نهایت برای سفت کردن نبشی به شکل زیر و با استفاده از آچار آلن مناسب اقدام می کنیم. به همین ترتیب پروفیل دیگر را نیز به همین گوشه متصل می کنیم تا به شکل زیر برسیم.
دقت داشته باشید که پس از محکم کردن پیچها، مهره مربوط به هر پیچ به خوبی جا افتاده باشد و پروفیل را به شکل مناسب گرفته باشد (مانند شکل زیر)
تا این مرحله شما یک گوشه از مکعب فریم پرینتر را ساخته اید. حال گوشه های دیگر را به ترتیب به هر سر آزاد پروفیل متصل نمایید تا کار ساخت فریم تمام شود.
دقت داشته باشید که به دلیل اینکه استپ موتور مربوط به محور Z روی یکی از پروفیل های زیرین نصب می شود، نیاز است تا یکی از پروفیل های محور X (پروفیل 340 میلیمتری) را به شکل زیر نصب کنید (پروفیل به اندازه یک نبشی یا 28 میلیمتر بالا رود).
پیکربندی نهایی کف فریم شما به شکل زیر درخواهد آمد.
و فریم کلی شما اگر مراحل را به درستی طی کرده باشید باید محکم و بدون لقی به شکل زیر باشد.
در این قسمت با اجزای هایپرکیوب آشنا شدید و نحوه اسمبل کردن فریم آن را یاد گرفتید. مطالبی که در این آموزش یاد گرفتید، میتواند نقطه شروع خوبی باشد. در آموزش بعدی، نحوه اسمبل محور Y و Z را خواهید آموخت. نظرات شما باعث بهبود محتوای آموزشی ما می‌شود.
