پرینت سهبعدی انقلابی در نحوه تولید قطعات ایجاد کرده است. در میان فناوریهای متنوع چاپ سهبعدی، مدلسازی رسوب ذوب شده (FDM - Fused Deposition Modeling)، که با نام FFF نیز شناخته میشود، به دلیل سادگی، مقرونبهصرفه بودن و تنوع مواد، محبوبترین گزینه برای کاربران خانگی، آموزشی و صنعتی سبک است. این مقاله، راهنمای گام به گام و جامعی برای کار با پرینتر سهبعدی FDM از مرحله طراحی تا تکمیل قطعه نهایی ارائه میدهد و نکات مهم فنی و عیبیابی را نیز پوشش میدهد.
آمادهسازی نرمافزاری و فایل دیجیتال
فرآیند چاپ سهبعدی با آمادهسازی فایل دیجیتال آغاز میشود. در این فاز، طراحی سهبعدی با نرمافزارهایی مانند CAD تهیه شده و سپس در نرمافزار اسلایسینگ به G-Code (دستورات حرکتی پرینتر) تبدیل میشود. دقت در این مراحل نرمافزاری، مستقیماً کیفیت نهایی چاپ را تعیین میکند.
طراحی و تهیه مدل سهبعدی (CAD)
هر شیء برای چاپ سهبعدی، با استفاده از یک نرمافزار طراحی کامپیوتری (CAD) ساخته میشود.
- ابزارهای طراحی: نرمافزارهایی مانند Fusion 360 (برای مهندسان)، SolidWorks (برای طراحی صنعتی) یا TinkerCAD (برای مبتدیان) برای ساخت مدل استفاده میشوند.
- دانلود مدل: بسیاری از کاربران ترجیح میدهند مدلهای آماده (مانند قطعات یدکی، اسباببازی یا ماکت) را از پلتفرمهایی مانند Thingiverse یا Cults3D دانلود کنند.
- فرمت فایل STL: مدل نهایی باید در قالب یک فرمت استاندارد، معمولاً STL (Stereolithography) ذخیره شود. این فرمت هندسه سطح شیء را با شبکهای از مثلثها توصیف میکند.
برشزنی (Slicing) و تولید G-Code (قلب فرآیند)
این مرحله حیاتی، پل ارتباطی بین فایل سهبعدی و پرینتر فیزیکی است و توسط نرمافزارهای برشزنی (مانند Cura، PrusaSlicer یا Repetier-Host) انجام میشود.
- ورود فایل و جهتگیری: فایل STL در نرمافزار بارگذاری شده و کاربر جهتگیری بهینه مدل روی بستر چاپ را انتخاب میکند. انتخاب جهت مناسب (مثلاً کمترین سطح تماس یا بهترین زاویه برای کاهش ساپورت) بر استحکام و زمان چاپ تأثیر میگذارد.
- تنظیم ضخامت لایه (Layer Height): این پارامتر دقت و وضوح نهایی قطعه را تعیین میکند. لایههای نازکتر (مثلاً 0.1 میلیمتر) کیفیت سطح بالاتری دارند اما زمان چاپ را به شدت افزایش میدهند. لایههای ضخیمتر (0.3 میلیمتر) برای نمونهسازی سریعتر استفاده میشوند.
- چگالی داخلی (Infill): نرمافزار الگویی (مانند شش ضلعی یا مکعبی) برای پر کردن فضای داخلی قطعه ایجاد میکند. درصد Infill (معمولاً بین ۱۵٪ تا ۳۰٪) وزن، استحکام و زمان چاپ را مستقیماً کنترل میکند.
- ساپورتگذاری (Support Generation): اگر مدل دارای قسمتهای آویزان (Overhangs) با زاویهای تندتر از ۴۵ درجه باشد، نرمافزار بهصورت خودکار ساختارهای پشتیبان موقت ایجاد میکند که پس از چاپ قابل حذف هستند.
- تولید G-Code: در نهایت، نرمافزار این تنظیمات را به یک سری دستورالعملهای خط به خط تبدیل کرده و فایل G-Code را تولید میکند. این کد شامل مختصات دقیق حرکتی نازل، دماها و دستورات اکسترود ماده است.
آمادهسازی سختافزاری و شروع چاپ
پس از آنکه مدل سهبعدی با دقت کامل طراحی و با نرمافزار برشزنی به دستورالعملهای G-Code تبدیل شد، نوبت به اجرای فیزیکی این کد میرسد. این فاز به اندازه فاز طراحی حیاتی است؛ چرا که حتی بهترین فایل دیجیتال نیز اگر روی یک دستگاه کالیبرهنشده یا با مواد نامناسب اجرا شود، منجر به شکست خواهد شد. بنابراین، قبل از فشردن دکمه چاپ، باید مطمئن شویم که پرینتر سهبعدی از نظر سختافزاری کاملاً آماده پذیرش و اجرای دقیق دستورات لایهگذاری است.
آمادهسازی فیزیکی پرینتر و مواد
موفقیت یک چاپ سهبعدی به کالیبراسیون دقیق دستگاه وابسته است.
- بارگذاری فیلامنت: قرقره فیلامنت (PLA، ABS، PETG و غیره) در دستگاه قرار گرفته و به سمت سیستم اکسترودر هدایت میشود. کاربر باید مطمئن شود که فیلامنت بهدرستی در چرخدندههای اکسترودر قرار گرفته و به نازل داغ رسیده است.
- گرمایش (Preheat): پرینتر را روشن کرده و دمای نازل و بستر چاپ را بر اساس نوع فیلامنت تنظیم میکنید (مثلاً PLA: نازل 200 درجه سانتی گراد و بستر 60 درجه سانتی گراد).
- تراز کردن بستر (Bed Leveling): این حیاتیترین مرحله است. اطمینان از اینکه بستر چاپ کاملاً همسطح و موازی با مسیر حرکت نازل در محورهای X و Y باشد، ضروری است.
کالیبراسیون دستی: با استفاده از کاغذ کالیبراسیون (معمولاً یک تکه کاغذ A4 معمولی)، فاصله بین نازل و بستر را در چند نقطه تنظیم میکنید تا کاغذ با اندکی سایش بین آنها حرکت کند.
کالیبراسیون خودکار: پرینترهای پیشرفته از سنسورهای BLTouch یا CRTouch برای تنظیم خودکار استفاده میکنند. - تقویت چسبندگی: سطح بستر را تمیز میکنید (مثلاً با ایزوپروپیل الکل) و در صورت لزوم، از یک لایه نازک چسب ماتیکی یا اسپری مخصوص چاپ سهبعدی برای اطمینان از چسبندگی کامل لایه اول استفاده میکنید.

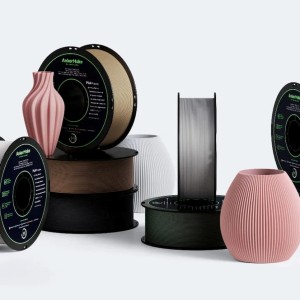

راهنمای خرید فیلامنت پرینتر سهبعدی | انتخاب هوشمندانه بر اساس نیاز شما
در این راهنما خرید فیلامنت، با انواع فیلامنتهای پرینتر سهبعدی، کاربرد آنها و نکات مهم برای انتخاب بهترین گزینه آشنا شوید. مناسب برای مبتدیها و حرفهایها
شروع و نظارت بر فرآیند چاپ
فایل G-Code را از طریق کارت SD یا اتصال USB به پرینتر منتقل کرده و دستور شروع را صادر میکنید.
- اکسترود اولیه (Prime Line): اغلب پرینترها پیش از شروع مدل اصلی، یک خط تست در لبه بستر چاپ میکنند تا از پر بودن و جاری بودن ماده در نازل مطمئن شوند.
- نظارت بر لایه اول: مهمترین بخش چاپ، اجرای موفقیتآمیز لایه اول است. اگر لایه اول بیش از حد نازک یا پهن باشد یا به بستر نچسبد، کل چاپ با شکست مواجه خواهد شد.
- نظارت بر خطاهای رایج: در حین چاپ، کاربر باید مراقب مشکلاتی مانند:
تاب برداشتن (Warping): زمانی که گوشههای قطعه از بستر جدا میشوند (اغلب به دلیل اختلاف دمای زیاد بین بستر و محیط).
شیفت لایه (Layer Shifting): زمانی که لایههای بالاتر بهطور ناگهانی از جای خود جابهجا میشوند (اغلب به دلیل شل بودن تسمهها یا سرعت بالا).
انسداد نازل (Clogging): مسدود شدن نازل که از اکسترود شدن مواد جلوگیری میکند.
تکمیل نهایی و عیبیابی
با خاموش شدن پرینتر و پایان یافتن آخرین لایه، اگرچه شیء سهبعدی به طور کامل شکل گرفته است، اما کار ما هنوز تمام نشده است. قطعه چاپ شده مستقیماً از دستگاه، اغلب دارای زواید، سازههای ساپورت و سطحی ناهموار است که برای رسیدن به کیفیت نهایی و استحکام مطلوب باید اصلاح شود. فاز نهایی یعنی پسپردازش، مجموعهای از تکنیکهای لازم برای تبدیل یک قطعه خام چاپشده به محصولی زیبا، صیقلی و کاملاً کاربردی است.
پسپردازش
پس از اتمام کامل چاپ و خنک شدن بستر، قطعه آماده مراحل نهایی است.پس از اتمام کامل چاپ و خنک شدن بستر، قطعه آماده مراحل نهایی است.
- جداسازی قطعه: قطعه را با دقت از بستر جدا میکنید (گاهی اوقات با انجماد بستر برای آسانتر شدن کار).
- حذف ساپورت: ساختارهای پشتیبان را با انبر یا دست جدا میکنید. در صورت استفاده از ساپورتهای محلول در آب (PVA)، قطعه را در آب قرار میدهید.
- تکمیل سطح (Surface Finishing):
- سنبادهزنی: برای حذف لبههای تیز و خطوط لایه با استفاده از سنبادههای ریز.
- صافسازی شیمیایی: استفاده از حلالهایی مانند استون (فقط برای ABS) برای ذوب سطحی و ایجاد سطحی کاملاً صاف و براق.
- رنگآمیزی: برای بهبود جلوه بصری با استفاده از پرایمر و رنگهای اکریلیک یا اسپری.استفاده از پرایمر و رنگهای اکریلیک یا اسپری.

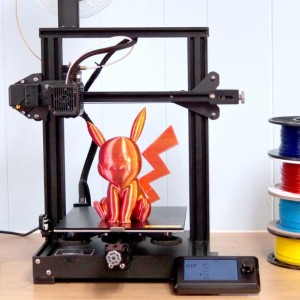

دستگاه پرینتر سه بعدی
نتیجهگیری
کار با پرینتر سهبعدی FDM ترکیبی از دقت نرمافزاری و توجه به جزئیات فیزیکی است. اگرچه این فرآیند ممکن است در ابتدا پیچیده به نظر برسد، اما با تسلط بر مراحل طراحی، برشزنی، کالیبراسیون بستر و عیبیابی، میتوانید بهطور مداوم قطعات باکیفیت و مستحکم تولید کنید. پرینت سهبعدی، ابزاری قدرتمند است که به کاربران امکان میدهد ایدههای دیجیتال خود را به سادگی به واقعیت فیزیکی تبدیل کنند.
