مطالعه‌ای که در پیش رو دارید، به یکی از حلقه‌های مفقوده در دنیای پرینت سه‌بعدی می‌پردازد فرآیندهای پس از چاپ (Post-Processing). بسیاری از افراد تصور می‌کنند که با اتمام فرآیند چاپ، قطعه آماده استفاده است، در حالی که برای دستیابی به کیفیت نهایی، استحکام مورد نظر و زیبایی سطح، انجام این عملیات تکمیلی اجتناب‌ناپذیر است. این فرآیندها، که از حذف ساده ساپورت تا عملیات حرارتی پیچیده را شامل می‌شوند، تعیین‌کننده اصلی فاصله میان یک "نمونه خام" و یک "محصول نهایی مهندسی‌شده" هستند.
اهمیت پس‌پردازش. چرا قطعه نهایی چیزی فراتر از یک محصول خام است؟
چاپ سه‌بعدی، به عنوان یک فرآیند تولید افزایشی (Additive Manufacturing)، قطعات را به صورت لایه به لایه می‌سازد. صرف نظر از اینکه از تکنولوژی FDM (مدل‌سازی رسوب ذوب‌شده)، SLA (استریولیتوگرافی) یا SLS (زینترینگ لیزری انتخابی) استفاده شود، قطعه پس از خروج از دستگاه دارای ویژگی‌هایی است که برای استفاده نهایی صنعتی یا مصرفی مناسب نیست:
- ناهمواری‌های سطحی: به دلیل ساختار لایه‌ای، خطوط لایه‌ها به خصوص در FDM و SLS قابل مشاهده هستند.
- پشتیبان‌های اضافی (ساپورت): ساختارهای حمایتی برای جلوگیری از فروپاشی قطعات با زوایای تند، باید حذف شوند.
- خواص مکانیکی ضعیف: در برخی فرآیندها (مانند SLA)، پخت کامل (Curing) برای رسیدن به استحکام نهایی لازم است.
- ویژگی‌های ظاهری نامطلوب: رنگ، بافت و پرداخت سطح برای مطابقت با استانداردهای محصول نهایی، نیاز به تغییر دارند.
حذف ساختارهای پشتیبان (Supports). روش‌های مکانیکی، شیمیایی و انحلال‌پذیر
ساپورت‌ها برای جلوگیری از گرانش در حین چاپ ضروری‌اند، اما پس از اتمام کار باید با دقت برداشته شوند تا سطح قطعه آسیب نبیند. انتخاب روش حذف به نوع تکنولوژی و مواد اولیه بستگی دارد.
روش مکانیکی (Manual/Breakaway)
این رایج‌ترین روش برای FDM است که در آن ساپورت‌ها به صورت دستی یا با استفاده از ابزارهایی مانند انبردست و چاقو بریده و شکسته می‌شوند.
- مزیت: هزینه کم، سادگی.
- عیب: زمان‌بر بودن، احتمال آسیب به قطعه و ایجاد نقاط زبر روی سطح.
روش انحلال‌پذیر (Soluble Supports)
در پرینترهای FDM با اکسترودر دوگانه، از مواد ساپورت انحلال‌پذیر مانند PVA (محلول در آب) یا HIPS (محلول در لیمونن) استفاده می‌شود.
- مزیت: حذف ساپورت از حفره‌های داخلی و هندسه‌های پیچیده بدون آسیب به جزئیات.
- عیب: نیاز به دستگاه‌های پیشرفته‌تر (دو اکسترودر)، هزینه مواد بالاتر، زمان انتظار برای حل شدن.
تمیزکاری و کیورینگ رزین (SLA/DLP)
قطعات ساخته شده با رزین فوتوپلیمر (SLA/DLP) نیاز به دو مرحله پس‌پردازش حیاتی دارند:
- شستشو (Washing): قطعه باید در حلال‌هایی مانند ایزوپروپیل الکل (IPA) شسته شود تا رزین مایع سخت‌نشده از سطح آن پاک گردد.

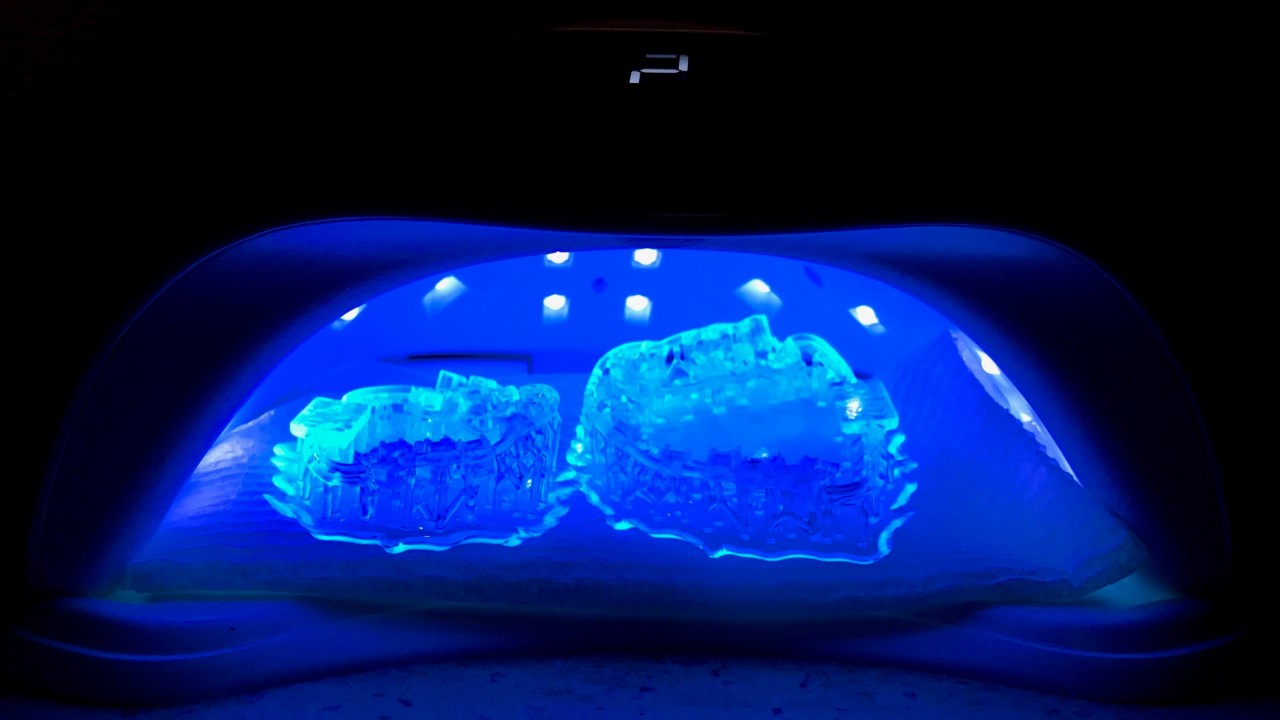

- پخت ثانویه (Post-Curing): قطعه در معرض تابش شدید نور UV قرار می‌گیرد تا پلیمریزاسیون باقی‌مانده تکمیل شده و حداکثر خواص مکانیکی و استحکام حاصل شود.
بهبود سطح و صافکاری. تکنیک‌های ساب‌زنی، پرداخت بخار و پولیش شیمیایی
کیفیت سطح (Surface Finish) یک عامل حیاتی در کاربردهای نهایی مانند تجهیزات پزشکی یا قطعات مکانیکی است. این مرحله می‌تواند به صورت دستی یا خودکار انجام شود.
مقایسه روش‌های بهبود سطح بر اساس تکنولوژی چاپ
روش بهبود سطح
تکنولوژی مناسب
مواد معمول
هدف اصلی
مزایا
سنباده‌زنی/ساب‌زنی
FDM، SLS، SLA
ترموپلاستیک‌ها، رزین‌ها
حذف خطوط لایه، صاف کردن
کنترل بالا، هزینه کم
پرداخت بخار شیمیایی
FDM (ABS با استون)
ABS، برخی پلیمرها
سطح براق و کاملاً صاف
سرعت بالا، کارآمد برای جزئیات
غلتاندن و ارتعاش
SLS، فلزات
نایلون (PA), فلزات
حذف پودر، گرد کردن لبه‌ها
فرآیند اتوماتیک، مناسب برای حجم بالا
پرداخت بخار شیمیایی یک روش پیشرفته است که در آن بخار یک حلال (مانند استون برای ABS) سطح قطعه را ذوب کرده و خطوط لایه را پر می‌کند، که نتیجه آن سطحی براق و مشابه قطعات قالب‌گیری شده تزریقی است.
تقویت و افزایش دوام | عملیات حرارتی، کیورینگ نهایی و نفوذدهی برای قطعات صنعتی
برای قطعاتی که تحت تنش‌های مکانیکی، حرارتی یا شیمیایی قرار دارند، صرفاً چاپ شدن کافی نیست. عملیات پس از چاپ برای تقویت خواص مواد ضروری است.
عملیات حرارتی (Heat Treatment)
برای قطعات چاپی فلزی (ماند DMLS/SLM) و برخی پلیمرهای مهندسی، از جمله آنیلینگ (Annealing) و سخت‌کاری استفاده می‌شود. این فرآیندها تنش‌های داخلی ایجاد شده در طول چاپ را کاهش داده و ساختار کریستالی ماده را برای افزایش استحکام، انعطاف‌پذیری و مقاومت در برابر خستگی بهبود می‌بخشند.
نفوذدهی (Infiltration)
در قطعات SLS (پودری نایلونی)، می‌توان با نفوذ دادن رزین‌های اپوکسی یا سیانواکریلات، استحکام قطعه را افزایش داد، آن را آب‌بندی کرد و مقاومت شیمیایی آن را بهبود بخشید.
کیورینگ کامل (Curing) برای رزین
همانطور که ذکر شد، پخت ثانویه با UV برای قطعات SLA ضروری است تا خواص فیزیکی و شیمیایی بهینه شوند.
ایجاد عملکرد نهایی. رنگ‌آمیزی، پوشش‌دهی و آبکاری الکتریکی قطعات سه‌بعدی
ظاهر و عملکرد نهایی یک قطعه اغلب با افزودن لایه‌های خارجی تعیین می‌شود.
- رنگ‌آمیزی: برای زیبایی ظاهری و حفاظت UV از رنگ‌های اسپری، رنگ‌های خودرو یا پوشش‌های پودری استفاده می‌شود. رنگ‌آمیزی قطعات چاپی نیازمند آسترکاری دقیق برای پر کردن ریزحفره‌های سطحی است.
- آبکاری الکتریکی (Electroplating): این فرآیند عمدتاً برای پوشش دادن پلاستیک‌های چاپی (مانند ABS) با یک لایه فلزی (نیکل، کروم یا مس) برای افزایش رسانایی، استحکام مکانیکی، سختی و دوام ظاهری انجام می‌شود.
اتوماسیون پس‌پردازش. آینده ربات‌ها در تکمیل فرآیندهای پس از چاپ
بزرگترین گلوگاه (Bottleneck) در تولید انبوه با چاپ سه‌بعدی، ماهیت دستی و زمان‌بر فرآیندهای پس از چاپ است. صنعت به سرعت به سمت اتوماسیون کامل این مرحله حرکت می‌کند:
- سیستم‌های روباتیک حذف ساپورت: ربات‌های مجهز به اسکنرهای سه‌بعدی، محل دقیق ساپورت‌ها را شناسایی کرده و با استفاده از ابزارهای مکانیکی یا جت آب با فشار بالا، آن‌ها را حذف می‌کنند.
- ایستگاه‌های شستشو و پخت خودکار: در فرآیندهای رزینی، دستگاه‌های شستشو و کیورینگ کاملاً یکپارچه و خودکار شده‌اند که نیاز به دخالت دستی را به حداقل می‌رسانند.
- یکپارچه‌سازی نرم‌افزاری: نرم‌افزارهای تولید (MES) به طور مستقیم فرآیند پس‌پردازش را بر اساس نوع هندسه و ماده، برنامه‌ریزی و به ربات‌ها ارسال می‌کنند.
- این اتوماسیون نه تنها زمان تولید را کاهش می‌دهد، بلکه ثبات کیفیت را نیز به شدت افزایش می‌دهد که برای تولید انبوه حیاتی است.
نتیجه‌گیری
فرآیندهای پس از چاپ، از نظر زمان و هزینه، می‌توانند تا ۳۰ الی ۷۰ درصد از کل فرآیند تولید را به خود اختصاص دهند. این مراحل نه یک کار اضافی، بلکه یک بخش جدایی‌ناپذیر از تولید افزایشی هستند که کیفیت، دوام و زیبایی قطعه نهایی را تضمین می‌کنند. در آینده، با پیشرفت اتوماسیون و مواد ساپورت هوشمند، انتظار می‌رود که این مراحل ساده‌تر و سریع‌تر شوند، اما هرگز اهمیت حیاتی خود را در تبدیل یک مدل دیجیتال به یک محصول قابل استفاده، از دست نخواهند داد.
