در صنایع مدرن، سرعت و انعطافپذیری حرف اول را میزند. سیستمهای جوشکاری سنتی به دلیل دائمی بودن و زمانبر بودن، جای خود را به سیستمهای ماژولار یا همان پروفیلهای شیاردار (T-Slot) دادهاند. طراحی سازه با پروفیل شیاردار نه تنها دقت مهندسی بالایی دارد، بلکه امکان تغییرات آتی را بدون نیاز به تخریب سازه فراهم میکند. در این مقاله به بررسی صفر تا صد طراحی و برآورد دقیق متریال برای پروژههای صنعتی میپردازیم.
چرا پروفیل شیاردار انتخاب هوشمندانهای است؟
بسیاری از مدیران خط تولید به دنبال راهکاری هستند که هم هزینهها را کاهش دهد و هم طول عمر تجهیزات را تضمین کند. پروفیلهای شیاردار به دلیل ساختار آلومینیومی آنودایز شده، در برابر خوردگی مقاوم هستند و ظاهری بسیار شکیل و حرفهای به فضای کارخانه میدهند. برخلاف سازههای آهنی جوشی، در این سیستمها نیازی به رنگآمیزی یا سنگزنی نیست؛ قطعات با اتصالات پیچ و مهره به هم متصل میشوند که این یعنی «دقت بالا» و «تمیزی محیط کار».

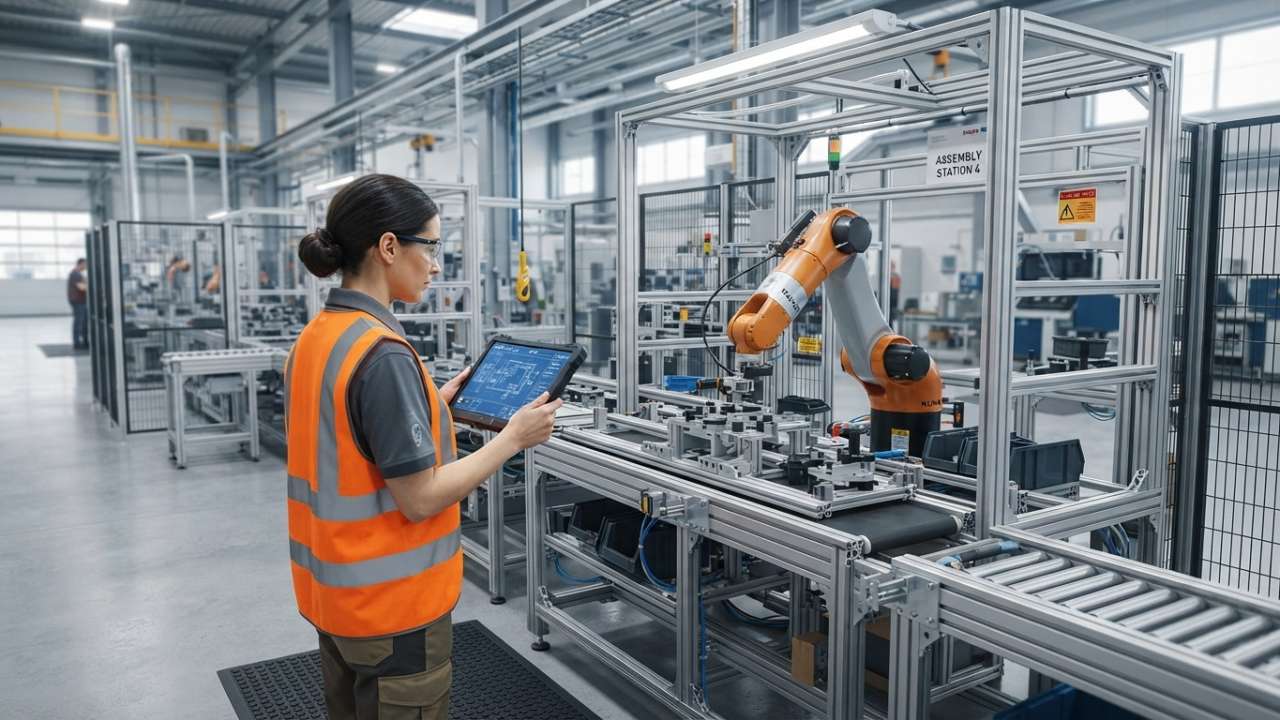

نمونه پروژههای کاربردی با پروفیل شیاردار
برای اینکه بتوانید طراحی خود را شروع کنید، ابتدا باید بدانید که این پروفیلها در چه بخشهایی از خط تولید کاربرد دارند. لیست زیر شامل رایجترین و کاربردیترین سازههای صنعتی است:
- فریم نقاله (Conveyor): برای حمل قطعات سبک تا نیمهسنگین، این پروفیلها بهترین گزینه برای تنظیم تراز و ارتفاع هستند.
- ایستگاههای مونتاژ ارگونومیک: میزهایی که با قابلیت تنظیم ارتفاع و نصب متعلقاتی مثل نگهدارنده ابزار و روشنایی طراحی میشوند.
- محفظههای ایمنی (Safety Guards): استفاده از پروفیل در کنار توری یا پلیکربنات برای ایزوله کردن رباتها یا دستگاههای پرخطر.
- رکهای نگهداری تجهیزات: برای نظمدهی به پنلهای PLC، اینورترها و سیستمهای کنترلی.
- فیکسچرهای تست و کنترل کیفیت: سازههایی که نیاز به صلبیت بالا دارند تا لرزش دستگاههای تست به حداقل برسد.
جدول مقایسه کاربرد پروفیل بر اساس ابعاد و بارگذاری
انتخاب ابعاد پروفیل اولین قدم در طراحی است. در جدول زیر، راهنمای سریعی برای انتخاب پروفیل آورده شده است:
نکات طراحی
کاربرد پیشنهادی
میزان بارگذاری
ابعاد پروفیل (mm)
برای دهانههای کوتاه
پرینترهای سه بعدی، فیکسچر سبک
سبک
20x20
اتصال با نبشیهای کوچک
قابهای محافظ، استند نمایشگر
متوسط
30x30
رایجترین سایز صنعتی
میز کار صنعتی، اسکلت اصلی نقاله
سنگین
40x40
نیاز به مهرههای کشویی قوی
ستونهای اصلی، تیرهای تحت خمش
بسیار سنگین
40x80
استفاده از اتصالات تقویتی
پایه دستگاههای سنگین، میز لرزهگیر
سازهای
80x80
چکلیست برآورد متریال (BOM)؛ ستون فقرات پروژه شما
اشتباه در برآورد متریال (Bill of Materials) میتواند باعث توقف پروژه و تحمیل هزینههای پستی یا پرت شدن متریال شود. یک BOM استاندارد باید شامل جزئیات دقیقی باشد که در ادامه به ساختار آن پرداختهایم. پیش از خرید، حتماً لیست خود را با این جدول چک کنید:
جدول نمونه ساختار فایل BOM پروژه
ضریب پرت
تعداد
ابعاد/مشخصات
جنس/نوع
نام قطعه
5%
4
طول 1200mm
آلومینیوم 40x40
پروفیل اصلی
0%
12
40x40 استاندارد
فولاد/آلومینیوم
نبشی اتصال
10%
48
M8 - شیار 10
فولاد گالوانیزه
مهره تی (T-Nut)
0%
4
قطر 50mm
پلاستیک/فلز
پایه تنظیم
نکات کلیدی در طراحی و مهندسی سازه
هنگام طراحی سازه با پروفیل شیاردار، صرفاً به ظاهر توجه نکنید. لرزش (Vibration) و خیز (Deflection) دشمن اصلی سازههای صنعتی هستند. سعی کنید اتصالات را به گونهای طراحی کنید که نیروها مستقیماً به مرکز پروفیل وارد شوند و از نبشیهای اتصال با کیفیت استفاده کنید.
- محاسبه دقیق طولها: همیشه برای هر قطعه، تلرانس برش را در نظر بگیرید.
- پیشبینی دسترسیها: مسیر کابلکشی و لولههای پنوماتیک را در داخل شیارها یا سینیهای کابل متصل به فریم در نظر بگیرید.
- ایمنی اپراتور: تمام لبههای برش خورده باید با درپوشهای مخصوص پوشانده شوند تا از آسیب احتمالی جلوگیری شود.
- استفاده از اتصالات داخلی: اگر ظاهر برایتان اهمیت دارد، به جای نبشیهای روکار از اتصالات مخفی (Internal Connector) استفاده کنید.
سوالات متداول (FAQ)
۱. آیا پروفیل شیاردار برای سازههایی که لرزش شدید دارند مناسب است؟
1
۲. تفاوت پروفیل شیاردار با پروفیل V-Slot چیست؟
1
۳. ضریب پرت مناسب برای سفارش پروفیل چقدر است؟
1
