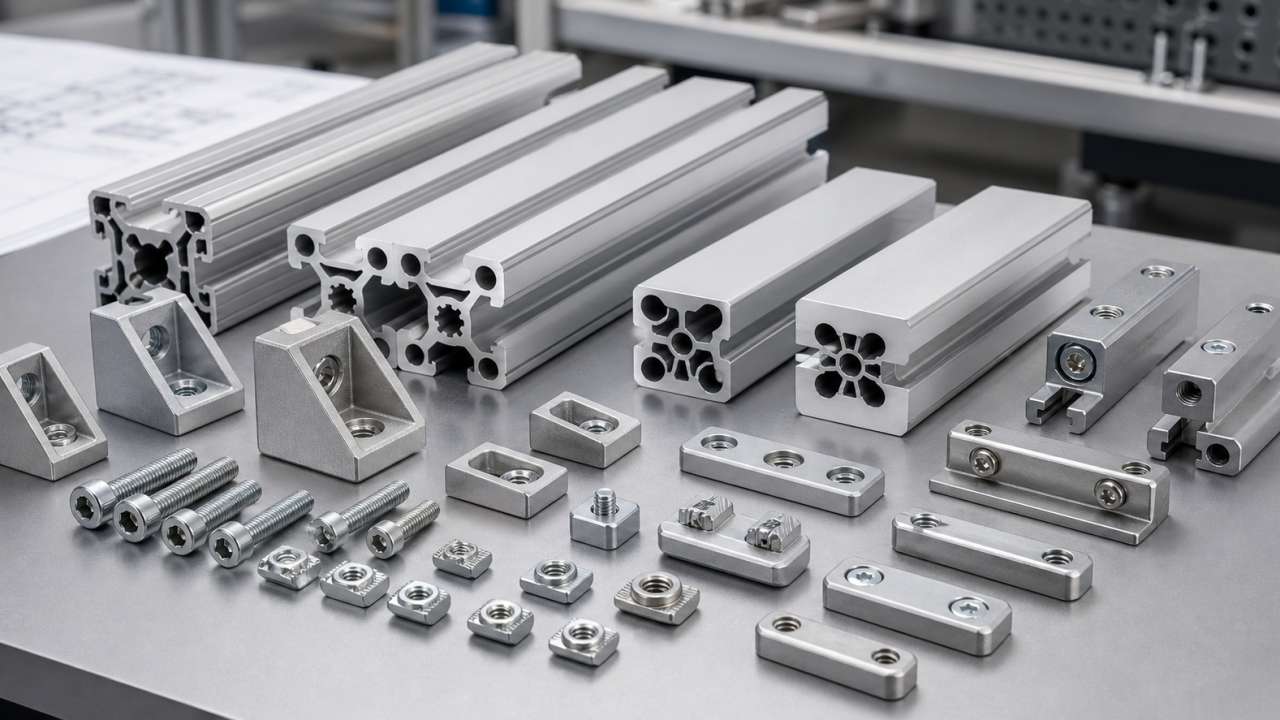

پروفیلهای شیاردار آلومینیومی بهدلیل طراحی مدولار، نصب آسان و انعطاف بالا، در ساخت انواع فریم صنعتی، تجهیزات اتوماسیون، میز کار، محفظه دستگاه، پرینتر سهبعدی، CNC و خطوط تولید بسیار پرکاربرد هستند. اما عملکرد صحیح این پروفیلها تنها به خود پروفیل وابسته نیست؛ بلکه یراقآلات پروفیل شیاردار نقش اصلی را در استحکام، دقت مونتاژ و قابلیت توسعه سازه ایفا میکنند.
در بسیاری از پروژهها، انتخاب اشتباه بین پیچ، مهره تی، براکت یا اتصال داخلی و خارجی میتواند باعث کاهش استحکام، سختی در مونتاژ، افزایش هزینه و حتی محدود شدن تغییرات آینده شود. به همین دلیل شناخت دقیق این قطعات برای طراحان، مونتاژکاران و صاحبان کسبوکارهای صنعتی اهمیت زیادی دارد.
در این مقاله، بهصورت جامع و کاربردی، مهمترین یراقآلات مورد استفاده در پروفیل شیاردار را بررسی میکنیم تا بتوانید برای پروژه خود انتخابی دقیقتر، حرفهایتر و اقتصادیتر داشته باشید.
یراقآلات پروفیل شیاردار چیست؟
یراقآلات پروفیل شیاردار مجموعهای از قطعات اتصال و مونتاژ هستند که برای بستن، تثبیت و یکپارچهسازی پروفیلهای آلومینیومی شیاردار استفاده میشوند. این قطعات به شما اجازه میدهند بدون جوشکاری یا سوراخکاریهای پیچیده، سازهای ماژولار و قابل تنظیم ایجاد کنید.
ویژگی مهم این سیستم، امکان باز و بسته کردن آسان اتصالات است. به همین دلیل در پروژههایی که نیاز به توسعه، تعمیر یا تغییر ساختار دارند، استفاده از یراق مناسب یک مزیت رقابتی محسوب میشود. این موضوع در صنایع مدرن که چابکی و تغییرپذیری اهمیت زیادی دارد، بسیار ارزشمند است.
اهمیت استفاده از یراق مناسب در سازههای پروفیل شیاردار
اگرچه ممکن است در نگاه اول، همه اتصالات مشابه به نظر برسند، اما هر کدام برای شرایط مشخصی طراحی شدهاند. برخی یراقها برای تحمل بار بالا مناسباند، برخی برای زیبایی ظاهری و برخی برای سرعت مونتاژ.
مزایای انتخاب صحیح یراقآلات پروفیل شیاردار:
- افزایش استحکام و پایداری سازه
- تسریع فرایند مونتاژ
- امکان دمونتاژ و تغییر ساختار
- کاهش نیاز به ماشینکاری پیچیده
- بهبود ظاهر نهایی سازه
- کاهش هزینه نگهداری و توسعه
معرفی پیچ در سیستم پروفیل شیاردار
پیچ یکی از اصلیترین اجزای اتصال در سیستم پروفیل شیاردار است. پیچها معمولاً همراه با مهره تی، مهره کشویی یا اتصالات خاص استفاده میشوند و نیروی فشاری لازم را برای تثبیت اتصال ایجاد میکنند.
در این سیستم، نوع پیچ بسته به طراحی شیار، ابعاد پروفیل و نوع اتصال متفاوت است. پیچهای آلن یا ششگوش داخلی از رایجترین انواع پیچ برای این سازهها هستند، زیرا هم نصب آسانی دارند و هم در فضاهای محدود قابل استفادهاند.
انواع رایج پیچ در پروفیل شیاردار
- پیچ آلن سر استوانهای
- پیچ نیمرزوه یا تمامرزوه
- پیچهای مخصوص اتصال مخفی
- پیچهای فولادی با آبکاری گالوانیزه
- پیچهای استنلس استیل برای محیطهای مرطوب یا خورنده
نکات مهم در انتخاب پیچ
- تطابق رزوه پیچ با مهره تی یا مهره شیار
- انتخاب طول مناسب پیچ بر اساس ضخامت براکت یا اتصال
- توجه به جنس پیچ در محیطهای صنعتی
- در نظر گرفتن گشتاور سفتکاری مناسب
مهره تی چیست و چه کاربردی دارد؟
مهره تی یا T-Nut یکی از پرکاربردترین یراقآلات پروفیل شیاردار است که داخل شیار پروفیل قرار میگیرد و بستری برای اتصال پیچ فراهم میکند. این مهرهها بهگونهای طراحی شدهاند که درون شیار قفل شوند و بتوان قطعات مختلف مانند براکت، صفحات، پایهها و تجهیزات را به پروفیل متصل کرد.
مهره تی در دو نوع کلی عرضه میشود: برخی قبل از مونتاژ باید از ابتدا داخل شیار قرار بگیرند و برخی دیگر بهصورت مهره تی فنردار یا چکشی هستند که حتی بعد از مونتاژ سازه نیز میتوان آنها را وارد شیار کرد. این ویژگی در پروژههای توسعهای بسیار مهم است.
مزایای مهره تی
- نصب سریع و ساده
- امکان جابهجایی محل اتصال روی شیار
- مناسب برای توسعه و اصلاح سازه
- تنوع بالا در سایز و مدل
- امکان استفاده در اتصالات سبک تا نیمهسنگین
انواع مهره تی در یک نگاه
کاربرد
ویژگی اصلی
نوع مهره تی
پروژههای مونتاژ اولیه
نیاز به قرارگیری قبل از بستن سازه
مهره تی ساده
مونتاژ سریعتر
ثابت ماندن بهتر در شیار
مهره تی فنردار
تغییرات پس از مونتاژ
قابلیت ورود از رو به شیار
مهره چکشی
سازههای صنعتی و نیمهسنگین
تحمل بار بیشتر
مهره تی سنگین
براکت پروفیل شیاردار چیست؟
براکت یکی از شناختهشدهترین اتصالات خارجی در سازههای پروفیل شیاردار است. براکتها معمولاً برای اتصال دو پروفیل در زاویه 90 درجه یا تقویت گوشهها استفاده میشوند و نقش مهمی در افزایش استحکام سازه دارند.
براکتها اغلب از آلومینیوم، فولاد یا آلیاژهای مقاوم ساخته میشوند و در مدلهای ساده، گوشهای، تقویتی و چندوجهی عرضه میگردند. استفاده از براکت بهویژه در سازههایی که تحت لرزش، بار جانبی یا تنشهای تکراری هستند، توصیه میشود.
کاربردهای براکت
- اتصال گوشههای فریم
- تقویت سازه در نقاط بحرانی
- نصب پنل، صفحه و تجهیزات جانبی
- افزایش دقت در زوایای مونتاژ
- ساخت میز صنعتی، شاسی دستگاه و قاب محافظ
مزایای براکت
- استحکام بالا
- نصب آسان
- مناسب برای بارهای بیشتر
- قابل استفاده در اغلب ابعاد پروفیل
- دسترسی ساده برای تعمیر و بازبینی
مقایسه انواع یراقآلات پروفیل شیاردار
مناسب برای
محدودیت
مزیت اصلی
محل استفاده
نوع یراق
همه سازهها
وابسته به مهره و رابط
ایجاد نیروی بستن
اتصال عمومی
پیچ
نصب تجهیزات و صفحات
وابستگی به شیار استاندارد
انعطاف و جابهجایی
داخل شیار
مهره تی
فریم و گوشهها
ظاهر بیرونی بیشتر
استحکام و نصب آسان
بیرون پروفیل
براکت
سازههای ظریف و حرفهای
نصب پیچیدهتر
ظاهر تمیز
داخل پروفیل
اتصال داخلی
سازههای صنعتی
فضای اشغالی بیشتر
دسترسی و تقویت بهتر
بیرون پروفیل
اتصال خارجی
نبشی پروفیل صنعتی
راهنمای انتخاب یراق مناسب برای پروژه
انتخاب یراق مناسب باید بر اساس چند معیار کلیدی انجام شود. مهمترین عامل، نوع کاربرد سازه است. اگر سازه شما قرار است وزن بالا، لرزش یا بار تکراری را تحمل کند، باید از براکتهای تقویتی و پیچ و مهرههای باکیفیت استفاده کنید. اگر اولویت اصلی ظاهر و طراحی مینیمال باشد، اتصالات داخلی انتخاب مناسبتری هستند.
عامل بعدی، امکان توسعه آینده است. اگر احتمال میدهید در آینده تجهیزات جدیدی به سازه اضافه کنید، استفاده از مهره تی و اتصالات قابل تنظیم بسیار هوشمندانه خواهد بود. همچنین در محیطهای مرطوب یا خورنده، جنس پیچ و یراق باید ضدزنگ یا دارای پوشش مناسب باشد.
هنگام انتخاب به این موارد توجه کنید
- سایز و سری پروفیل شیاردار
- نوع شیار و استاندارد آن
- بار استاتیکی و دینامیکی
- نیاز به باز و بسته شدن مجدد
- شرایط محیطی
- زیبایی ظاهری
- سرعت مونتاژ
- هزینه نهایی پروژه
نکات مهم در نصب و مونتاژ
برای اینکه یراقآلات پروفیل شیاردار بهترین عملکرد را داشته باشند، تنها انتخاب درست کافی نیست؛ نصب صحیح نیز به همان اندازه اهمیت دارد. سفت کردن بیش از حد پیچها میتواند به رزوه یا پروفیل آسیب بزند و سفت کردن کم نیز باعث لقی اتصال میشود.
در مونتاژ سازههای دقیق، بهتر است ابتدا همه قطعات بهصورت نیمهبسته مونتاژ شوند و بعد از تراز نهایی، سفتکاری نهایی انجام شود. این کار باعث افزایش دقت ابعادی و جلوگیری از تنش ناخواسته در سازه میشود.
نکات اجرایی مهم
- از آچار مناسب و گشتاور کنترلشده استفاده کنید
- قبل از سفتکاری نهایی، شاقولی و تراز بودن سازه را بررسی کنید
- برای بارهای بالا از براکت تقویتی استفاده کنید
- از یراق متناسب با سایز شیار استفاده کنید
- در محیطهای خورنده از پیچ استیل یا پوشش ضدزنگ بهره ببرید
جدول انتخاب سریع یراقآلات بر اساس کاربرد
دلیل انتخاب
یراق پیشنهادی
کاربرد
مونتاژ سریع و اقتصادی
پیچ + مهره تی + براکت
ساخت فریم ساده
زیبایی و مخفی بودن اتصال
اتصال داخلی
سازه با ظاهر تمیز
تحمل بار و لرزش بیشتر
براکت تقویتی + پیچ مقاوم
سازه سنگین صنعتی
امکان افزودن قطعات پس از مونتاژ
مهره تی چکشی
پروژه قابل توسعه
افزایش استحکام زاویهها
براکت گوشهای
گوشههای تحت تنش
جمعبندی
یراقآلات پروفیل شیاردار بخش حیاتی هر سازه مدولار بر پایه پروفیل آلومینیومی هستند. در این میان، پیچ وظیفه اصلی بستن اتصال را برعهده دارد، مهره تی امکان اتصال منعطف داخل شیار را فراهم میکند، براکت استحکام و سرعت مونتاژ را افزایش میدهد و اتصالات داخلی و خارجی بسته به نیاز پروژه، تعادل مناسبی بین زیبایی، قدرت و سهولت نصب ایجاد میکنند.
اگر هدف شما ساخت سازهای مقاوم، توسعهپذیر و حرفهای است، باید یراق مناسب را متناسب با نوع بار، شرایط محیطی، ظاهر مورد انتظار و امکان تغییرات آینده انتخاب کنید. شناخت صحیح این قطعات نهتنها کیفیت پروژه را بالا میبرد، بلکه هزینههای مونتاژ و نگهداری را نیز کاهش میدهد.
