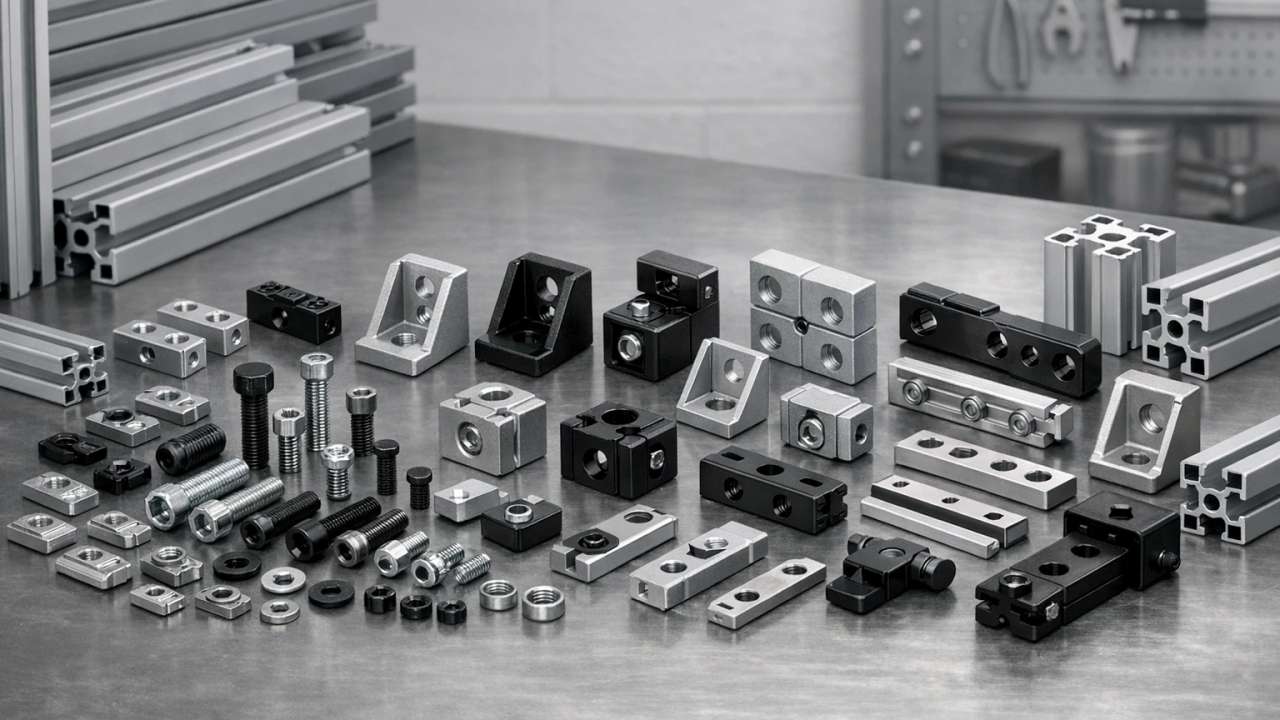

معرفی جامع یراق‌آلات پروفیل شیاردار؛ از پیچ و مهره تی تا براکت و اتصالات داخلی/خارجی

پروفیل شیاردار، یک پروفیل آلومینیومی با شیارهای استاندارد در طول بدنه است که امکان نصب قطعات و اتصالات مختلف را بدون نیاز به جوشکاری فراهم می‌کند. همین ویژگی باعث شده این سیستم در صنایع اتوماسیون، رباتیک، خطوط تولید، تجهیزات آزمایشگاهی و سازه‌های سفارشی بسیار محبوب باشد.

مزایای اصلی پروفیل شیاردار

  • مونتاژ سریع و تمیز
  • قابلیت باز و بسته شدن آسان
  • توسعه‌پذیری بالا
  • ظاهر صنعتی و حرفه‌ای
  • امکان نصب متعلقات در شیارها
  • کاهش زمان ساخت و هزینه نگهداری

چرا یراق‌آلات مهم‌اند؟

  • برای اتصال قطعات به یکدیگر
  • برای افزایش مقاومت سازه
  • برای تنظیم زاویه و موقعیت
  • برای ایجاد اتصالات مخفی یا ظاهری
  • برای تسهیل تعمیر و تغییر ساختار

پیچ پروفیل شیاردار

پیچ‌ها از اصلی‌ترین قطعات در اتصال اجزای پروفیل شیاردار هستند. این پیچ‌ها معمولاً همراه با مهره تی یا سایر مهره‌های مخصوص استفاده می‌شوند و وظیفه ایجاد اتصال محکم و پایدار را دارند.
ویژگی‌های پیچ مناسب
  • مقاومت کششی بالا
  • سازگاری با مهره تی و اتصالات
  • طول و قطر متناسب با ضخامت قطعات
  • پوشش ضدزنگ در صورت نیاز صنعتی
  • نصب آسان با ابزار استاندارد
انواع رایج پیچ
  • پیچ آلن
  • پیچ سرخزینه
  • پیچ شش‌گوش
  • پیچ‌های مخصوص اتصال پروفیل
کاربردها
  • بستن براکت‌ها
  • اتصال صفحات جانبی
  • نصب لوازم جانبی روی پروفیل
  • مونتاژ سازه‌های سبک و سنگین
نکات انتخاب پیچ
  • قطر پیچ باید با سوراخ و مهره هماهنگ باشد
  • طول پیچ نباید بیش از حد زیاد یا کوتاه باشد
  • در محیط‌های مرطوب از پیچ ضدخوردگی استفاده شود

پیچ پروفیل صنعتی

مشاهده همه

مهره تی

مهره تی یکی از شناخته‌شده‌ترین یراق‌آلات پروفیل شیاردار است. این مهره داخل شیار پروفیل قرار می‌گیرد و بستری برای بستن پیچ فراهم می‌کند.

وظیفه مهره تی
  • ایجاد نقطه اتصال قابل اعتماد داخل شیار
  • امکان نصب تجهیزات در هر نقطه از طول پروفیل
  • تسهیل جابه‌جایی و تنظیم قطعات
انواع مهره تی
  • مهره تی فنردار
  • مهره تی ساده
  • مهره تی چکشی
  • مهره تی با توپ نگهدارنده
مزایا
  • نصب سریع
  • قابلیت جابه‌جایی آسان
  • مناسب برای اتصالات متحرک و ماژولار
  • افزایش انعطاف‌پذیری سازه
موارد استفاده
  • نصب پایه‌ها
  • اتصال براکت‌ها
  • نصب پنل‌ها و تجهیزات
  • ساخت سازه‌های صنعتی و اتوماسیون

مهره پروفیل صنعتی

مشاهده همه

براکت پروفیل شیاردار

براکت‌ها قطعاتی زاویه‌دار یا تقویتی هستند که برای اتصال دو پروفیل در زاویه مشخص یا افزایش استحکام گوشه‌ها به کار می‌روند.

انواع براکت
  • براکت L شکل
  • براکت T شکل
  • براکت گوشه تقویتی
  • براکت سنگین صنعتی
کاربرد براکت
  • اتصال عمودی و افقی پروفیل‌ها
  • تقویت گوشه‌ها
  • جلوگیری از لق شدن سازه
  • ایجاد زاویه دقیق 90 درجه یا زاویه‌های خاص
مزایای براکت
  • افزایش سختی سازه
  • نصب آسان
  • مناسب برای سازه‌های بزرگ‌تر
  • قابل استفاده در نقاط بحرانی

مقایسه انواع یراق‌آلات پروفیل شیاردار

ظاهر نهایی
سطح استحکام
مزیت مهم
کاربرد اصلی
نوع یراق‌آلات
معمولی
بالا
سادگی و در دسترس بودن
ایجاد نیروی اتصال
پیچ
تمیز
بالا
انعطاف‌پذیری بالا
اتصال درون شیار
مهره تی
قابل مشاهده
بسیار بالا
افزایش سختی سازه
تقویت و اتصال زاویه‌ای
براکت
بسیار تمیز
متوسط تا بالا
زیبایی و نظم
اتصال مخفی و تمیز
اتصال داخلی
صنعتی و آشکار
بالا
نصب و تعمیر آسان
اتصال بیرونی و تقویتی
اتصال خارجی

نکات مهم در انتخاب یراق‌آلات مناسب

نکات کلیدی
  • نوع پروفیل را دقیق مشخص کنید
  • وزن و بار وارده را در نظر بگیرید
  • محیط کاری را بررسی کنید: خشک، مرطوب، خورنده
  • به سهولت نصب و نگهداری توجه کنید
  • اگر ظاهر مهم است، اتصال داخلی را انتخاب کنید
  • اگر استحکام اولویت دارد، براکت و اتصال خارجی مناسب‌ترند
توصیه کاربردی
  • برای پروژه‌های سبک: مهره تی + پیچ
  • برای گوشه‌ها و تقویت: براکت
  • برای ظاهر تمیز: اتصال داخلی
  • برای تعمیرپذیری و بار بالا: اتصال خارجی

جدول جمع‌بندی کاربردها

محدودیت احتمالی
مزیت اصلی
بهترین کاربرد
قطعه
وابسته به مهره مناسب
نصب سریع
بستن قطعات و اتصالات
پیچ
نیاز به انتخاب سایز دقیق
انعطاف در جای‌گذاری
اتصال درون شیار
مهره تی
اشغال فضای بیرونی
استحکام زیاد
تقویت گوشه‌ها
براکت
نصب دقیق‌تر لازم دارد
ظاهر تمیز
اتصال مخفی
اتصال داخلی
دیده شدن قطعه
تعمیر آسان
اتصالات باربر
اتصال خارجی

جمع‌بندی

یراق‌آلات پروفیل شیاردار بخش جدایی‌ناپذیر از هر سازه آلومینیومی صنعتی هستند. پیچ، مهره تی، براکت، اتصال داخلی و خارجی هرکدام نقش خاصی در استحکام، زیبایی، انعطاف‌پذیری و قابلیت نگهداری سازه دارند. انتخاب درست این قطعات باعث افزایش عمر مفید سازه، کاهش هزینه تعمیرات و بهبود کیفیت مونتاژ می‌شود. اگر هدف شما ساخت یک سازه حرفه‌ای، دقیق و قابل توسعه است، شناخت درست این یراق‌آلات ضروری خواهد بود.
