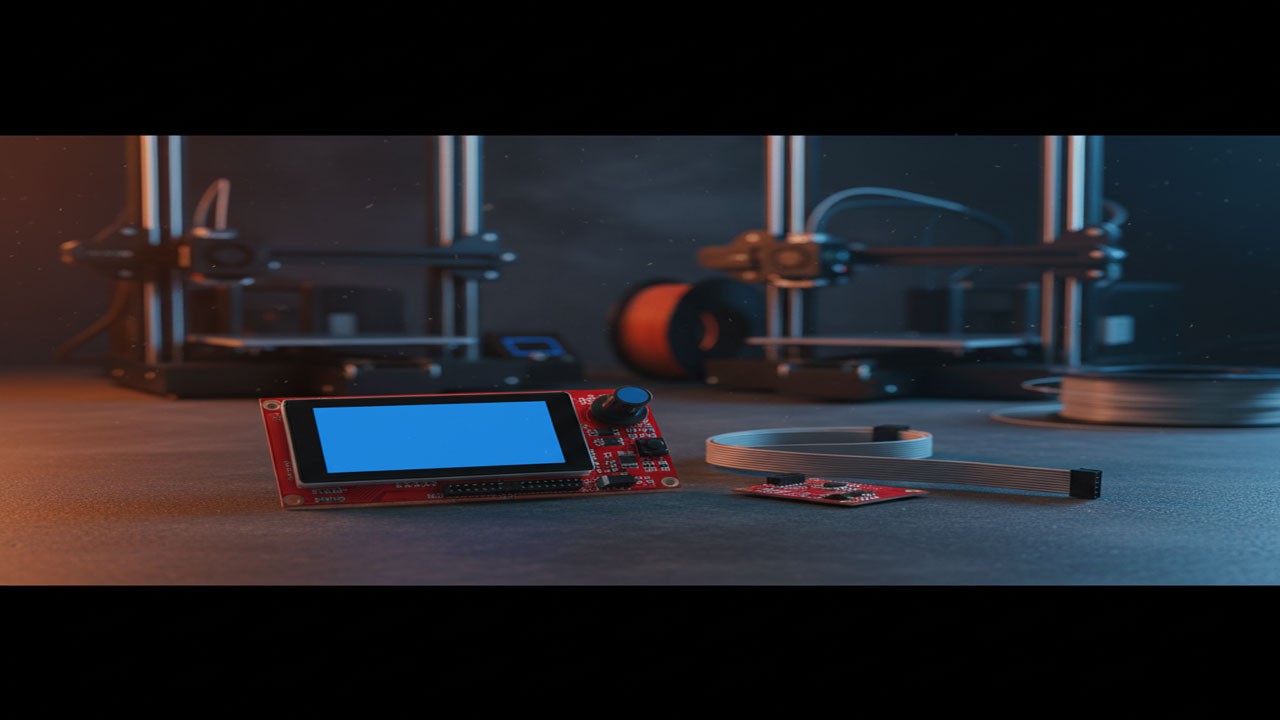

نمایشگر LCD 2004، که با نام RepRap Smart Controller نیز شناخته می‌شود، یکی از ماژول‌های پرکاربرد در پرینترهای سه‌بعدی FDM است. این نمایشگر نسخه ارتقا یافته کنترلرهای اسمارت بوده و به کاربر اجازه می‌دهد تمام فرآیندهای چاپ، از جمله کالیبراسیون، تنظیم دما، کنترل محورها و اجرای فایل‌های G-Code را بدون نیاز به رایانه انجام دهد. این ویژگی، کنترل مستقل پرینتر را ممکن کرده و برای کاربرانی که به چاپ‌های طولانی یا محیط‌های صنعتی نیاز دارند، بسیار کارآمد است.
ساختار و اجزای فنی نمایشگر LCD 2004
این نمایشگر از نوع کاراکتری (Character LCD) بوده و دارای 4 سطر و 20 کاراکتر در هر سطر است (20x4). اطلاعات دما، سرعت، موقعیت محورها، درصد پیشرفت چاپ و وضعیت کلی سیستم به‌صورت زنده روی آن نمایش داده می‌شود.
اجزای اصلی نمایشگر شامل:
- صفحه LCD آبی رنگ با نور پس‌زمینه سفید یا سبز
- انکودر چرخشی برای جابجایی در منو و تنظیم مقادیر
- دکمه فشاری برای تأیید انتخاب‌ها
- اسلات کارت حافظه SD Card Reader برای اجرای مستقیم فایل‌ها
- سوکت اتصال به برد RAMPS 1.4 با کابل فلت 10 پین
- بیزر (Buzzer) برای هشدارها و اعلان‌های صوتی
- کلید Reset برای ریست سریع دستگاه
جدول مشخصات فنی نمایشگر LCD 2004
ویژگی
توضیحات
نوع صفحه
کاراکتری (Character LCD)
رزولوشن
4 سطر × 20 کاراکتر
ولتاژ کاری
5 ولت DC
جریان مصرفی
حدود 20mA
رابط ارتباطی
دو کابل فلت 10 پین (EXP1 و EXP2)
سازگاری
RAMPS 1.4، Marlin، Repetier
برخی از مهم‌ترین مزایا و ویژگی‌های این نمایشگر عبارتند از:
- کنترل کامل پرینتر بدون نیاز به کامپیوتر
- امکان پرینت مستقیم از کارت SD
- نمایش زنده اطلاعات چاپ (دما، سرعت، درصد پیشرفت)
- سازگاری کامل با Marlin و RAMPS 1.4
- دارای انکودر چرخشی برای ناوبری سریع در منوها
- نصب آسان با کابل فلت و آداپتور هوشمند
- دارای بیزر و دکمه Reset
نکات نصب و نگهداری
برای عملکرد پایدار و طول عمر بالای نمایشگر، نکات زیر توصیه می‌شود:
- اطمینان از اتصال صحیح کابل‌های فلت به برد (مطابقت پین‌ها)
- عدم قطع و وصل ناگهانی تغذیه در حین کار
- تمیز کردن منظم صفحه LCD با پارچه خشک و بدون الکل
- جلوگیری از قرار دادن ماژول در معرض گرمای مستقیم نازل یا هیت‌بد
- بررسی سلامت اتصالات SD و کابل فلت در بازه‌های زمانی منظم
معایب احتمالی
- محدودیت در نمایش گرافیکی نسبت به LCDهای رنگی TFT
- حساسیت به نویز الکتریکی در محیط‌های صنعتی
- نیاز به تنظیم دقیق فریمور برای عملکرد بی‌نقص
جمع‌بندی نهایی
نمایشگر و کنترلر LCD 2004 یکی از مهم‌ترین ماژول‌های کنترلی در پرینترهای سه‌بعدی است که کنترل کامل فرآیند چاپ را بدون نیاز به اتصال مداوم به کامپیوتر فراهم می‌کند. سادگی نصب، قیمت مناسب، و سازگاری بالا با برد RAMPS و فریمور Marlin باعث شده این قطعه به یک انتخاب استاندارد در بیشتر پرینترهای FDM تبدیل شود. استفاده از آن، تجربه کاربری را ساده‌تر کرده و دقت تنظیمات را به‌طور محسوسی افزایش می‌دهد.
