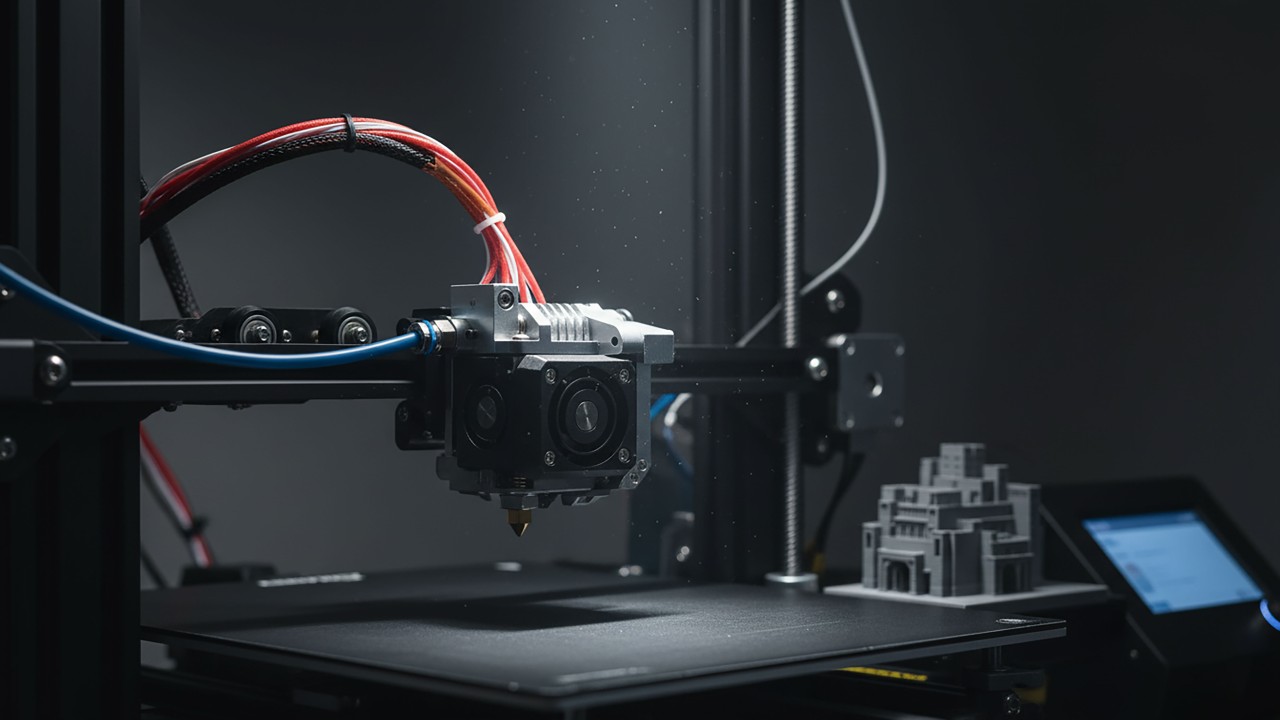

اکسترودر (Extruder) یکی از اصلی‌ترین اجزای پرینتر سه‌بعدی محسوب می‌شود که وظیفه انتقال و تغذیه فیلامنت را به‌صورت کنترل‌شده بر عهده دارد. این قطعه مکانیکی، رابط میان بخش حرارتی و بخش تغذیه پرینتر است و به‌طور مستقیم بر کیفیت، دقت و یکنواختی چاپ تأثیر می‌گذارد. عملکرد صحیح اکسترودر موجب می‌شود فیلامنت با سرعت، فشار و دمای مناسب به نازل هدایت شده و لایه‌ها با دقت بالا روی یکدیگر قرار گیرند.
جدول خلاصه ویژگی‌های انواع اکسترودر
نوع اکسترودر
ساختار کلی
مزایا
معایب
کاربرد اصلی
Direct Drive
نصب موتور مستقیماً روی هات‌اند
کنترل دقیق جریان فیلامنت، واکنش سریع
وزن زیاد روی محور چاپ
چاپ جزئیات ظریف و فیلامنت‌های نرم
Bowden
انتقال فیلامنت از طریق لوله تفلونی
وزن کمتر، سرعت چاپ بالاتر
کنترل دشوارتر فیلامنت نرم
چاپ قطعات بزرگ و سریع
Dual Extruder
دو اکسترودر مجزا برای دو فیلامنت
چاپ دو رنگ یا دو ماده مختلف
نیاز به کالیبراسیون دقیق
چاپ چندرنگ و صنعتی
Geared Extruder
مجهز به چرخ‌دنده افزایش گشتاور
فشار یکنواخت و تغذیه پایدار
نیاز به سرویس دوره‌ای
چاپ فیلامنت‌های فنی و ساینده
ساختار و عملکرد اکسترودر
اکسترودر از دو بخش اصلی تشکیل شده است:
- بخش سرد (Cold End):
شامل موتور استپر، چرخ‌دنده‌ها و مکانیزم فشرده‌سازی فیلامنت. این بخش وظیفه دارد فیلامنت جامد را با فشار ثابت به سمت پایین هدایت کند.
- بخش داغ (Hot End):
در این قسمت فیلامنت پس از عبور از لوله PTFE یا مسیر فلزی، حرارت دیده و ذوب می‌شود تا از نازل خارج گردد.
هماهنگی بین این دو بخش باعث می‌شود فرآیند تزریق ماده بدون نوسان انجام شود و لایه‌های چاپ از یکنواختی و چسبندگی مناسب برخوردار باشند. هرگونه خطا در عملکرد اکسترودر می‌تواند موجب ایجاد حفره، حباب یا ناهماهنگی در لایه‌ها شود.
معرفی انواع اکسترودر
اکسترودر Direct Drive
در این نوع، موتور تغذیه مستقیماً روی مجموعه هات‌اند نصب می‌شود. به دلیل کوتاه بودن مسیر انتقال فیلامنت، واکنش دستگاه در تغییر سرعت یا توقف چاپ بسیار سریع است. این ویژگی برای چاپ مواد انعطاف‌پذیر مانند TPU و TPE اهمیت زیادی دارد.
ویژگی‌ها:
- دقت بالا در کنترل فشار فیلامنت
- مناسب برای چاپ جزئیات ظریف
- نیاز به کالیبراسیون دقیق محور Z به علت افزایش وزن هد چاپ
اکسترودر Bowden
در سیستم Bowden، موتور تغذیه در فاصله‌ای از هات‌اند نصب می‌شود و فیلامنت از طریق لوله تفلونی (PTFE Tube) به سمت نازل حرکت می‌کند. این طراحی موجب کاهش وزن هد چاپ و افزایش سرعت حرکت محور می‌شود.
ویژگی‌ها:
- مناسب برای چاپ قطعات بزرگ و سریع
- نیاز به فشار بیشتر برای تغذیه فیلامنت
- عملکرد ضعیف‌تر در مواد نرم و انعطاف‌پذیر
اکسترودر دوتایی (Dual Extruder)
اکسترودرهای دوتایی از دو مکانیزم مستقل تغذیه تشکیل شده‌اند و امکان چاپ با دو نوع فیلامنت یا دو رنگ مختلف را فراهم می‌کنند. این قابلیت در چاپ صنعتی و مدل‌های ترکیبی بسیار کاربردی است.
ویژگی‌ها:
- چاپ هم‌زمان با دو نوع ماده
- نیازمند هم‌ترازی دقیق و کنترل دما در هر اکسترودر
- مناسب برای چاپ قطعات چندبخشی یا دارای پشتیبان (Support Material)
اکسترودر گیربکسی (Geared Extruder)
این نوع اکسترودر از چرخ‌دنده‌های دقیق برای افزایش گشتاور و کنترل یکنواخت جریان فیلامنت استفاده می‌کند. سیستم گیربکسی فشار ثابتی را بر فیلامنت وارد می‌سازد و از لغزش یا توقف جلوگیری می‌کند.
ویژگی‌ها:
- قدرت تغذیه بالا
- دقت یکنواخت در اکستروژن
- نیاز به سرویس و تنظیم چرخ‌دنده در فواصل زمانی مشخص
اجزای اصلی اکسترودر
- موتور استپر (Stepper Motor):
ایجاد حرکت دقیق و مرحله‌ای برای هدایت فیلامنت.
- چرخ‌دنده اصلی و فشاری:
مسئول انتقال نیرو و اعمال فشار یکنواخت روی فیلامنت.
- بلبرینگ یا رولر:
جلوگیری از لغزش و افزایش دقت در تغذیه.
- هیت‌سینک و فن:
خنک‌سازی بخش سرد و جلوگیری از انتقال حرارت به قسمت تغذیه.
- بلوک حرارتی و نازل:
نقطه ذوب و تزریق نهایی فیلامنت به لایه چاپ.
نکات مهم در انتخاب اکسترودر مناسب
در انتخاب اکسترودر باید به عوامل فنی و سازگاری با نوع چاپگر توجه شود:
- نوع فیلامنت مورد استفاده:
فیلامنت‌های انعطاف‌پذیر نیاز به اکسترودر Direct Drive دارند، در حالی‌که مواد سخت‌تر با Bowden سازگاری بیشتری دارند.
- نوع پروژه چاپ:
چاپ قطعات دقیق یا چندرنگ مستلزم اکسترودرهای دوتایی یا گیربکسی است.
- وزن هد چاپ:
در پرینترهای سبک و سریع، اکسترودر Bowden باعث کاهش ارتعاش و افزایش دقت حرکتی می‌شود.
- جنس قطعات داخلی:
چرخ‌دنده‌های فولادی یا برنجی با روکش نیکل دوام و دقت بالاتری ارائه می‌دهند.
نگهداری و عیب‌یابی اکسترودر
عملکرد صحیح اکسترودر نیازمند نگهداری منظم و بازبینی دوره‌ای است.
توصیه‌های نگهداری:
- تمیز کردن مسیر فیلامنت به‌صورت منظم برای جلوگیری از انسداد.
- بررسی فشار چرخ‌دنده‌ها و تنظیم مجدد در صورت لغزش.
- اطمینان از سلامت لوله PTFE و عدم وجود خراش یا تغییر شکل.
- استفاده از فیلامنت خشک و تمیز جهت جلوگیری از تجمع رطوبت.
مشکلات رایج و راه‌حل‌ها
- لغزش فیلامنت:
معمولاً ناشی از فشار ناکافی یا چرخ‌دنده‌های آلوده است.
- اکستروژن ناپایدار:
ممکن است به دلیل دمای پایین یا گرفتگی جزئی نازل باشد.
- نشتی فیلامنت از محل اتصال:
نیاز به سفت‌کردن مجدد اتصالات و بررسی عایق حرارتی دارد.
جدول مقایسه فنی انواع اکسترودر
مدل
وزن هد چاپ
کنترل فیلامنت نرم
سرعت چاپ
دقت چاپ
Direct Drive
بالا
بسیار عالی
متوسط
بسیار دقیق
Bowden
پایین
متوسط
بالا
خوب
Dual Extruder
بالا
خوب
متوسط
بسیار بالا
Geared Extruder
متوسط
عالی
متوسط
پایدار
