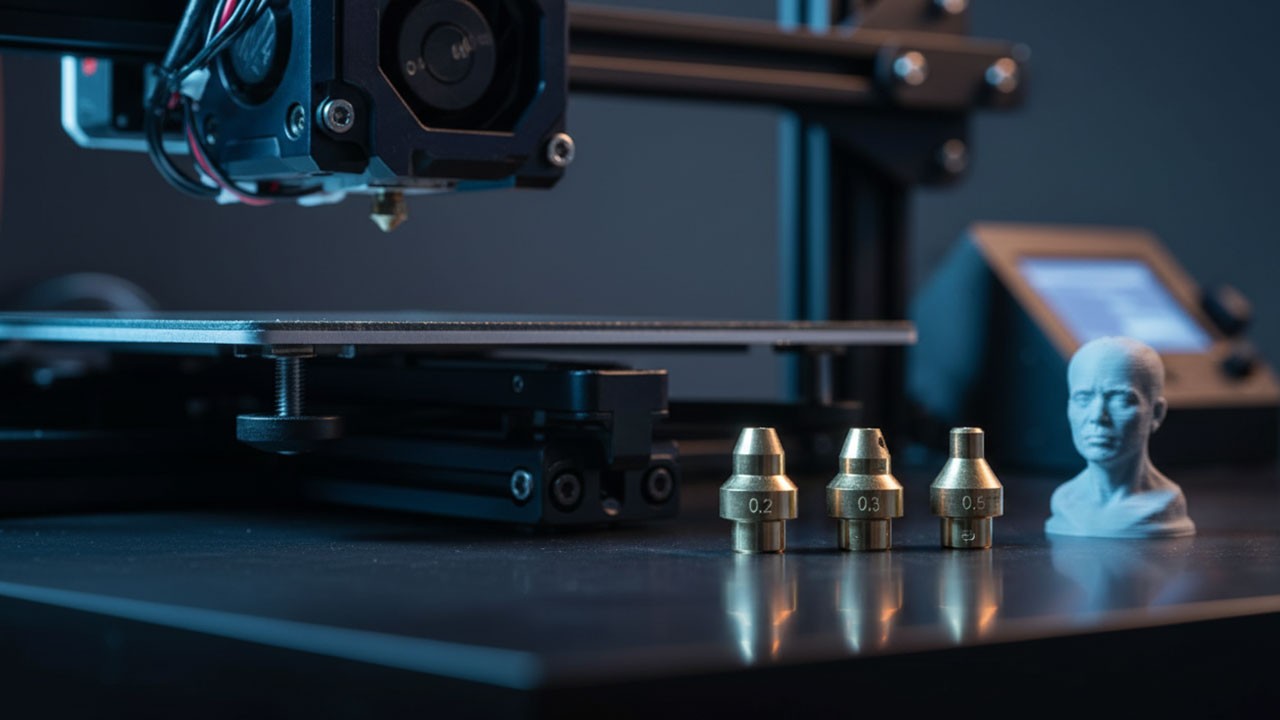

نازل پرینتر سه‌بعدی یکی از مهمترین قطعات در فرآیند چاپ سه‌بعدی است که وظیفه هدایت و تزریق فیلامنت ذوب‌شده را بر عهده دارد. این قطعه کوچک، در انتهای اکسترودر نصب می‌شود و با داغ‌شدن فیلامنت، آن را به‌صورت لایه‌به‌لایه روی صفحه ساخت اعمال می‌کند. انتخاب صحیح نازل از نظر جنس، اندازه و طراحی، نقش مستقیم در کیفیت، سرعت و دقت چاپ دارد.
ساختار و عملکرد نازل پرینتر سه‌بعدی
نازل بخشی از سیستم هات‌اند (Hot End) است که با کنترل دقیق دما، فیلامنت را ذوب و از دهانه خود خارج می‌کند. شکل و قطر دهانه نازل تعیین‌کننده حجم خروجی و میزان جزئیات چاپ است. هرچه قطر دهانه کوچک‌تر باشد، دقت چاپ افزایش می‌یابد؛ اما سرعت چاپ کاهش پیدا می‌کند. در مقابل، نازل‌هایی با قطر بزرگ‌تر برای چاپ قطعات حجیم‌تر و سریع‌تر مناسب‌اند.
انواع نازل پرینتر سه‌بعدی بر اساس جنس
نازل‌ها از فلزات مختلفی ساخته می‌شوند که هرکدام ویژگی‌های خاص خود را دارند. در جدول زیر، مقایسه‌ای میان انواع متداول نازل ارائه شده است:
نوع نازل
جنس
کاربرد
مزایا
معایب
برنجی (Brass)
برنج
چاپ فیلامنت‌های استاندارد مانند PLA و PETG
رسانایی حرارتی بالا، قیمت اقتصادی
مقاومت پایین در برابر سایش
روکش‌دار (Plated)
برنج یا مس با پوشش نیکل/کروم
چاپ فیلامنت‌های نیمه‌ساینده
مقاومت حرارتی و سایشی بهتر نسبت به برنج خالص
هزینه بالاتر نسبت به نازل معمولی
فولادی ضدزنگ (Stainless Steel)
فولاد ضدزنگ
چاپ مواد مهندسی و ایمن برای مواد غذایی
دوام بالا، مقاوم در برابر خوردگی
رسانایی حرارتی کمتر از برنج
فولاد سخت‌شده (Hardened Steel)
فولاد سخت‌شده
چاپ فیلامنت‌های ساینده مانند فیبرکربن و متال
مقاومت بالا در برابر سایش، طول عمر زیاد
انتقال حرارت ضعیف‌تر و نیاز به دمای بالاتر
یاقوتی (Ruby Tip)
بدنه برنجی با نوک یاقوت
چاپ با دقت بالا و مواد خاص
دقت بالا، دوام فوق‌العاده
قیمت بالا
دسته‌بندی نازل بر اساس قطر دهانه
قطر نازل معمولاً بین ۰.۲ تا ۰.۸ میلی‌متر متغیر است. هر قطر، مزایا و کاربرد خاص خود را دارد:
- ۰.۲ میلی‌متر:
برای چاپ قطعات بسیار دقیق با جزئیات بالا.
- ۰.۴ میلی‌متر:
اندازه استاندارد و متعادل میان سرعت و کیفیت چاپ.
- ۰.۶ تا ۰.۸ میلی‌متر:
مناسب برای چاپ سریع‌تر و قطعات حجیم‌تر.
- نکته: نازل‌های کوچک‌تر زمان چاپ را افزایش می‌دهند اما وضوح چاپ را بیشتر می‌کنند. نازل‌های بزرگ‌تر، چاپ سریع‌تری دارند اما دقت جزئیات کاهش می‌یابد.
انواع نازل از نظر طراحی و ساختار
- نازل نوک‌تیز:
مناسب برای چاپ جزئیات ظریف و جلوگیری از انتقال حرارت اضافی.
- نازل نوک‌تخت:
برای چاپ قطعات با سطح صاف‌تر و مقاومت بالاتر در استفاده‌های طولانی.
- نازل کوتاه:
انتقال سریع‌تر حرارت و کنترل بهتر فیلامنت.
- نازل بلند:
مناسب برای چاپ‌های با دمای بالا و فیلامنت‌های خاص مانند نایلون یا پلی‌کربنات.
نحوه عملکرد نازل در فرآیند چاپ
در مرحله چاپ، فیلامنت جامد از طریق اکسترودر به سمت محفظه حرارتی (Heater Block) هدایت می‌شود. نازل در انتهای این بخش قرار دارد و با انتقال یکنواخت حرارت، فیلامنت ذوب‌شده را به بیرون تزریق می‌کند. این فرآیند در هر لایه تکرار شده تا مدل سه‌بعدی نهایی شکل گیرد.
دقت و تمیزی دهانه نازل نقش تعیین‌کننده‌ای در یکنواختی لایه‌ها و کیفیت سطح قطعه دارد.
نکات مهم در انتخاب نازل پرینتر سه‌بعدی
در زمان خرید یا تعویض نازل، باید به چند نکته کلیدی توجه شود:
- جنس نازل:
بر اساس نوع فیلامنت انتخاب شود.
- قطر دهانه:
متناسب با سطح جزئیات و ابعاد قطعه مورد نظر باشد.
- سازگاری با دستگاه:
نوع رزوه نازل باید با مدل پرینتر شما (مانند MK8 یا V6) هماهنگ باشد.
- شرایط کاری:
در چاپ‌های طولانی یا صنعتی، از نازل‌های مقاوم‌تر مانند فولاد سخت‌شده استفاده کنید.
نگهداری و تمیزکاری نازل
برای حفظ عملکرد بهینه، نازل باید به‌طور منظم بررسی و تمیز شود. گرفتگی نازل یکی از مشکلات رایج است که بر کیفیت چاپ تأثیر منفی می‌گذارد.
مراحل پیشنهادی برای نگهداری:
- بررسی دوره‌ای نازل از نظر تغییر شکل یا گرفتگی.
- گرم‌کردن نازل تا دمای کاری و پاک‌سازی دهانه با سوزن مخصوص.
- استفاده از فیلامنت تمیزکننده برای حذف باقیمانده مواد.
- در صورت آسیب‌دیدگی، تعویض نازل با نمونه جدید.
مشکلات رایج نازل و روش رفع آنها
- گرفتگی نازل:
استفاده از فیلامنت نامرغوب یا دمای نامناسب می‌تواند باعث انسداد شود.
- راه‌حل:
تمیزکاری حرارتی یا تعویض نازل.
- نشتی فیلامنت:
در اثر نصب نادرست نازل یا فاصله بین بلوک حرارتی و نازل رخ می‌دهد.
- راه‌حل:
سفت‌کردن مجدد نازل در دمای بالا و بررسی لوله PTFE.
- گرم‌نشدن نازل:
معمولاً ناشی از خرابی المنت یا سنسور دما است.
- راه‌حل:
تست اتصالات و در صورت نیاز تعویض قطعه معیوب.
جدول مقایسه خلاصه نازل‌ها
نوع
مقاومت سایشی
رسانایی حرارتی
مناسب برای فیلامنت
هزینه تقریبی
برنجی
پایین
بسیار بالا
PLA, ABS, PETG
اقتصادی
روکش‌دار
متوسط
بالا
PLA, چوب، نایلون
متوسط
فولادی
بالا
متوسط
مواد نیمه‌ساینده
متوسط تا بالا
فولاد سخت‌شده
بسیار بالا
پایین
فیبر کربن، متال
بالا
یاقوتی
فوق‌العاده بالا
بالا
فیلامنت‌های خاص و ساینده
بسیار بالا
سوالات متداول
کدام نازل برای فیلامنت PLA مناسب‌تر است؟
1
آیا میتوان از یک نازل برای تمام فیلامنت‌ها استفاده کرد؟
1
هر چند وقت باید نازل را تعویض کرد؟
1
گرفتگی نازل چگونه بر کیفیت چاپ تأثیر می‌گذارد؟
1
قطر نازل چه تأثیری بر سرعت چاپ دارد؟
1
جمع‌بندی نهایی
نازل پرینتر سه‌بعدی یکی از اجزای کلیدی در سیستم چاپ است که عملکرد صحیح آن به‌طور مستقیم بر کیفیت سطح، دقت ابعاد و سرعت چاپ تأثیر می‌گذارد.
انتخاب درست نازل بر اساس جنس، قطر و نوع پروژه، به‌ویژه در چاپ‌های صنعتی یا حرفه‌ای، موجب افزایش طول عمر دستگاه و کاهش خطاهای چاپی می‌شود.
