ساخت دوربین مداربسته با رزبری پای

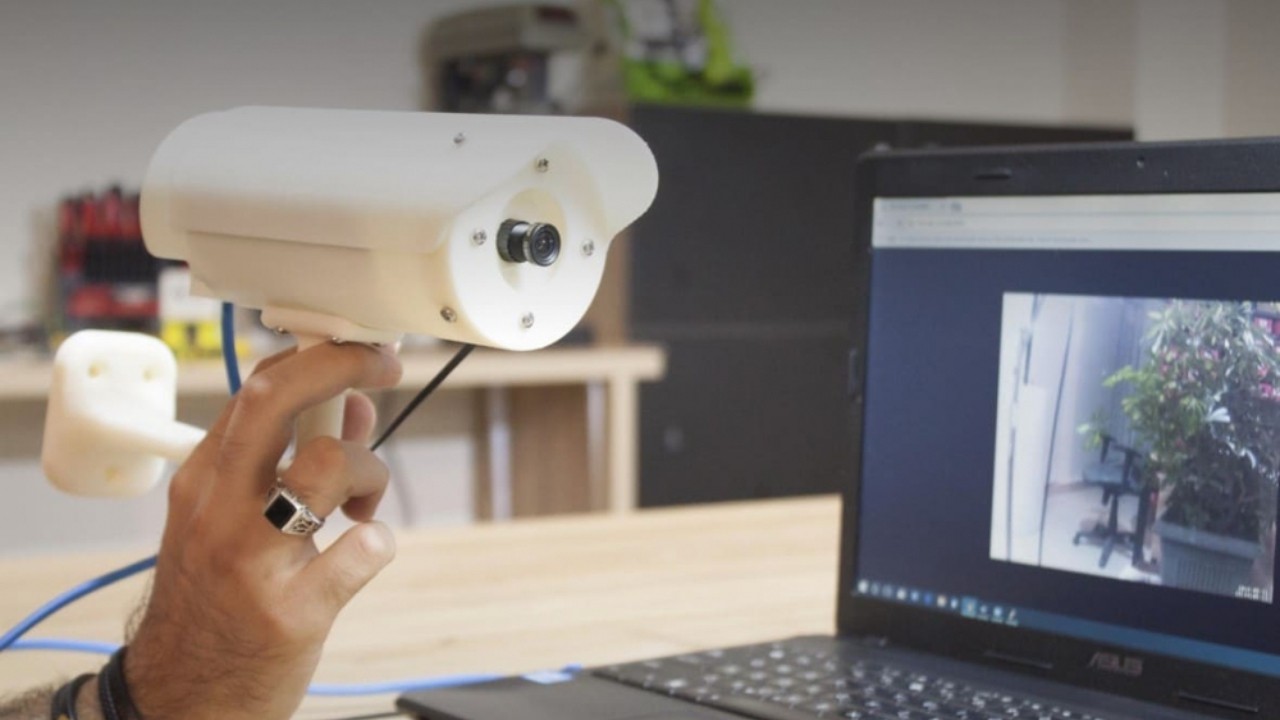

امروزه دوربین‌های مدار بسته کاربرد بسیار زیادی داشته و اهمیت بالایی در حفاظت و بازرسی دارند. هدف از این آموزش ساخت یک دوربین مداربسته با رزبری پای توسط قطعات پرینت سه بعدی شده و دوربین و برد رسپبری‌پای است که برای این منظور از Motion رسپبری در این آموزش استفاده می‌شود.

از مزایای این دوربین نسبت به دوربین های معمول موجود در بازار می توان به این اشاره کرد که دوربین مدار بسته ساخته شده توسط رسپبری پای ساخت ساده‌تری داشته و از آن جهت که راه اندازی آن توسط برد رسپبری پای صورت می‌گیرد، شما همچنان می توانید نیاز دیگری همچون بررسی دما و رطوبت هوا، بازو بسته کرد درب ها، تشخیص چهره و افراد و موارد بیشمار دیگری در کنار این دوربین با همین برد انجام دهید.

قطعات مورد نیاز ساخت دوربین مداربسته با رزبری پای

علاوه بر این قطعات الکترونیک، فایل .stl قطعات پرینت سه بعدی شده محصول را می توانید از قسمت پیوست این آموزش دانلود کرده و برای پرینت شدن استفاده کنید. نحوه مونتاژ قطعات کاملا در ویدئوی ادامه این آموزش بیان شده است.

بنابراین، در ادامه نحوه راه اندازی و کار با دوربین مدار بسته رسپبری پای بیان می‌گردد:

نصب دوربین رسپبری‌پای

برای نصب دوربین رسپبری‌پای اسلات مشخص شده در تصویر را به آرامی و با هر دو دست از کناره بالا کشیده تا باز شود. سپس، کابل نواری مربوط به دوربین را در حالتی که قسمت فلزدار آن در خلاف جهت قرار گیری پورت اترنت باشد داخل اسلات مربوطه کرده و آن را مثل حالت قبل ببندید.

راه اندازی دوربین مدار بسته

پس از نصب دوربین، رسپبین را بر روی کارت SD خود نصب کرده و پای خود را روشن کنید. برای این منظور می‌توان به آموزش “ شروع کار با دوربین رسپبری‌پای با زبان برنامه‌نویسی پایتون (قسمت اول) “ مراجعه کرد.

ترمینال مربوط به رسپبری برای نوشتن برنامه را باز کنید. برای شروع کار رسپبری پای خود را آپدیت کنید تا از جدیدترین نسخه آن استفاده کنید.

sudo apt-get update

sudo apt-get upgrade

بنابر نسخه رسپبین خود چند گام زیر را باید انجام دهید:

Raspbian Jessie

sudo apt-get remove libavcodec-extra-56 libavformat56 libavresample2 libavutil54

wget https://github.com/ccrisan/motioneye/wiki/precompiled/ffmpeg_3.1.1-1_armhf.debsudo dpkg -i ffmpeg_3.1.1-1_armhf.deb

نصب بسته های زیر برای استفاده از motion:

sudo apt-get install curl libssl-dev libcurl4-openssl-dev libjpeg-dev libx264-142 libavcodec56 libavformat56 libmysqlclient18 libswscale3 libpq

دانلود و نصب جدیدترین نسخه motion:

wget https://github.com/Motion-Project/motion/releases/download/release-4.0.1/pi_jessie_motion_4.0.1-1_armhf.debsudo dpkg -i pi_jessie_motion_4.0.1-1_armhf.deb

Raspbian Stretch

sudo apt-get install libmariadbclient18 libpq5 libavcodec57  libavformat57 libavutil55 libswscale4

sudo wget https://github.com/Motion-Project/motion/releases/download/release-4.0.1/pi_stretch_motion_4.0.1-1_armhf.debsudo dpkg -i pi_stretch_motion_4.0.1-1_armhf.deb

این تمامی کارهایی بود که قبل از ورود به تنظیمات motion لازم بود تا صورت بگیرد.

تنظیمات Motion

برای استفاده از دوربین رسپبری پای نیاز است تا موارد زیر ابتدا صورت بگیرند:

sudo raspi-config

sudo nano /etc/modules

bcm2835-v4l2

sudo reboot

در این مرحله، نیاز است تا چند تغییر در motion.conf صورت گیرد:

sudo nano /etc/motion/motion.conf

daemon on

stream_localhost off

توجه: در صورتی که نمی خواهید فیلم ها و تصاویر ویدئو برای شما ذخیره شود و یا مشکلی در نحوه تصیربرداری دارید، دو خط زیر را نیز از حالت On میتوانید به حالت Off تغییر دهید:

output_pictures off



ffmpeg_output_movies off

همچنین موارد زیر را هم به صورت دلبخواه می‌توانید تغییر دهید:

stream_maxrate 100

framerate 100

width 640

height 480

sudo nano /etc/default/motion

start_motion_daemon=yes

sudo service motion start

بنابراین حال شما میتوانید تصویر نشان داده شده توسط دوربین مدار بسته خود را در بروزری همچون Google chrome با وارد کرد IP پای خود به صورت زیر مشاهده کنید:

192.168.137.103:8081

توجه: اگر قادر به مشاهده تصویر نبوده و وبپیج مورد نظر بارگذاری نشد، می توانید سرویس را دوباره اجرا کنید:

sudo service motion restart

همچنین، اگر نیاز به توقف سرویس داشتید، از دستور زیر استفاده کنید:

sudo service motion stop

توجه: با دستور زیر می توانید تمامی دستگاه های دوربین متصل به پای خود را مشاهده کنید:

ls /dev/video*

بنابراین، شما می توانید از نصب دوربین مدار بسته ساخته شده خودتان در هر مکانی لذت ببرید.
