پروفیلهای آلومینیومی T-Slot یکی از پرکاربردترین تجهیزات در ساخت فریمهای صنعتی، دستگاههای CNC، پرینترهای سهبعدی، تجهیزات اتوماسیون، خطوط تولید و پروژههای رباتیک هستند. کیفیت اتصال این پروفیلها تا حد زیادی به انتخاب صحیح پیچ، مهره T، واشر و آچار مناسب بستگی دارد.
انتخاب نادرست پیچ میتواند باعث کاهش استحکام اتصال، آسیب دیدن رزوهها، لق شدن سازه یا حتی تغییر شکل پروفیل شود. در این مقاله تمام نکات موردنیاز برای انتخاب صحیح پیچ و ابزار مونتاژ را بررسی میکنیم.
چرا انتخاب پیچ مناسب اهمیت دارد؟
در سیستمهای T-Slot، اتصالها معمولاً بارهای استاتیکی و دینامیکی را تحمل میکنند. اگر پیچ یا مهره استاندارد نباشد، استحکام کل سازه کاهش پیدا میکند.
مزایای انتخاب صحیح پیچ:
- افزایش استحکام اتصال
- جلوگیری از شل شدن پیچ
- افزایش عمر سازه
- مونتاژ آسانتر
- امکان باز و بسته کردن چندباره بدون آسیب

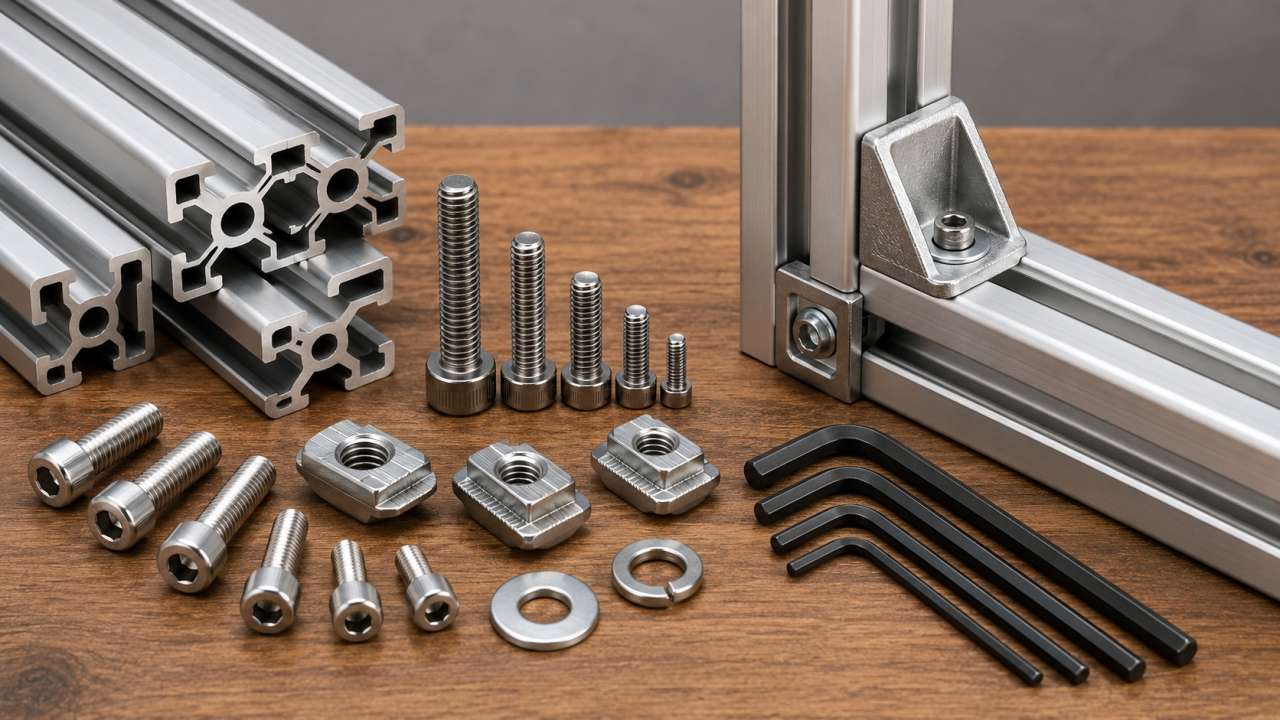

اجزای اتصال در پروفیل T-Slot
یک اتصال استاندارد معمولاً از قطعات زیر تشکیل میشود:
قطعه
کاربرد
پیچ آلن
ایجاد نیروی اتصال
مهره T
قرارگیری داخل شیار پروفیل
واشر تخت
توزیع فشار
واشر فنری
جلوگیری از باز شدن پیچ
آچار آلن
سفت کردن پیچ
در فروشگاه صنعت بازار میتوان انواع پیچهای استاندارد، مهرههای T-Slot، واشرها و اتصالات مخصوص پروفیلهای آلومینیومی را برای پروژههای صنعتی، رباتیک و ماشینسازی تهیه کرد.
انواع پیچ مناسب برای پروفیل T-Slot
نوع پیچ
کاربرد
پیچ آلن استوانهای DIN 912
رایجترین انتخاب
پیچ سرخزینه DIN 7991
زمانی که سطح باید کاملاً صاف باشد
پیچ نیمگرد
برای تجهیزات سبک
پیچ ششگوش
پیچ ششگوش
پیچ و مهره
گام رزوه (Thread Pitch) چیست؟
گام رزوه فاصله بین دو دندانه متوالی رزوه است و باید دقیقاً با مهره T مطابقت داشته باشد.
سایز پیچ
گام استاندارد
M4
0.7 mm
M5
0.8 mm
M6
1.0 mm
M8
1.25 mm
M10
1.5 mm
در اغلب پروفیلهای آلومینیومی، مهرههای T با رزوه متریک استاندارد عرضه میشوند.
چگونه طول مناسب پیچ را انتخاب کنیم؟
یکی از مهمترین نکات، انتخاب طول مناسب پیچ است.
فرمول ساده:
طول پیچ = ضخامت قطعه + ضخامت واشر + عمق رزوه موردنیاز
به طور معمول:
حداقل درگیری رزوه برابر قطر پیچ باشد.
برای بارهای سنگین، درگیری رزوه بین ۱٫۵ تا ۲ برابر قطر پیچ در نظر گرفته شود.
نمونهها:
ضخامت قطعه
پیچ پیشنهادی
۳ میلیمتر
M5×10
۵ میلیمتر
M5×12
۸ میلیمتر
M5×16
۱۰ میلیمتر
M6×16
۱۵ میلیمتر
M6×20
استانداردهای رایج پیچ
در صنعت، بیشتر پیچهای مورد استفاده مطابق استانداردهای زیر تولید میشوند:
استاندارد
توضیح
DIN 912
پیچ آلن استوانهای
DIN 7991
پیچ آلن سرخزینه
ISO 4762
معادل DIN 912
ISO 7380
پیچ آلن گلگرد
DIN 125
واشر تخت
DIN 127
واشر فنری
استفاده از پیچهای استاندارد باعث سازگاری کامل با مهرههای T و ابزارهای مونتاژ میشود.
انتخاب آچار مناسب
هر سایز پیچ به آچار مشخصی نیاز دارد.
پیچ
آچار آلن
M4
3 mm
M5
4 mm
M6
5 mm
M8
6 mm
M10
8 mm
استفاده از آچار نامناسب موجب هرز شدن گل پیچ و کاهش کیفیت مونتاژ خواهد شد.
جدول انتخاب پیچ بر اساس سایز پروفیل
سایز پروفیل
پیچ رایج
مهره T
2020
M5
M5 T-Nut
3030
M6
M6 T-Nut
4040
M8 یا M6
متناسب با شیار
4545
M8
M8 T-Nut
8080
M8 یا M10
مهره صنعتی
اشتباهات رایج
در زمان مونتاژ، از موارد زیر پرهیز کنید:
- استفاده از پیچ بلندتر از حد نیاز
- انتخاب پیچ با رزوه نامتناسب
- حذف واشر در اتصالات تحت لرزش
- سفت کردن بیش از حد پیچ
- استفاده از پیچهای بیکیفیت
- استفاده از آچار فرسوده
راهنمای خرید اتصالات از صنعت بازار
برای ساخت یک سازه حرفهای با پروفیلهای T-Slot، بهتر است تمام اجزای اتصال از یک مجموعه استاندارد انتخاب شوند. هنگام خرید، به موارد زیر توجه کنید:
- تطابق سایز پیچ با شیار پروفیل
- جنس پیچ (ترجیحاً فولاد با گرید 8.8 یا استیل برای محیطهای خورنده)
- کیفیت مهره T و دقت رزوه
- استفاده از واشر مناسب
- انتخاب آچار آلن با کیفیت برای جلوگیری از آسیب به گل پیچ
تهیه همزمان پروفیل، پیچ، مهره T، واشر و سایر اتصالات از صنعت بازار، سازگاری قطعات را افزایش داده و فرآیند مونتاژ را سادهتر میکند. همچنین دسترسی به مشخصات فنی دقیق و تنوع محصولات، انتخاب قطعات مناسب برای پروژههای رباتیک، اتوماسیون صنعتی، دستگاههای CNC و سازههای مهندسی را آسانتر میسازد.
جمع بندی
انتخاب صحیح پیچ و آچار برای پروفیلهای T-Slot، تنها به قطر پیچ محدود نمیشود؛ بلکه عواملی مانند گام رزوه، طول پیچ، استاندارد ساخت، جنس پیچ، نوع مهره T و ابزار مناسب همگی در استحکام و دوام اتصال نقش مهمی دارند. با رعایت این نکات و استفاده از قطعات استاندارد، میتوان سازهای ایمن، مستحکم و قابل اطمینان ایجاد کرد که در برابر بارهای مختلف و استفاده طولانیمدت عملکرد مطلوبی داشته باشد.
