پروفیلهای شیاردار آلومینیومی به دلیل مونتاژ آسان، وزن کم و انعطاف بالا در صنایع مختلف استفاده میشوند. با این حال یکی از مشکلات رایج در این سازهها، ایجاد لقی و شل شدن اتصالات پس از مدتی استفاده است. این مشکل میتواند دقت دستگاه، استحکام سازه و حتی ایمنی سیستم را تحت تأثیر قرار دهد.
لق شدن اتصالات پروفیل شیاردار معمولاً به دلیل مونتاژ اشتباه، انتخاب اتصالات نامناسب یا رعایت نکردن اصول فنی هنگام بستن پیچها اتفاق میافتد. در بسیاری از پروژهها مشاهده میشود که کاربران تنها به سفت کردن پیچها توجه میکنند، در حالی که تراز بودن قطعات و انتخاب نوع اتصال اهمیت بیشتری دارد.
در سازههایی که تحت لرزش یا بار متحرک قرار دارند، کوچکترین خطا در مونتاژ میتواند باعث افزایش تدریجی خلاصی بین قطعات شود. این موضوع در دستگاههای CNC، پرینتر سهبعدی، میزهای صنعتی و فریم دستگاههای اتوماسیون اهمیت بیشتری دارد.
مهمترین اشتباهات هنگام مونتاژ پروفیل شیاردار
1. سفت نکردن اصولی پیچها
یکی از رایجترین اشتباهات، سفت کردن بیش از حد یا کمتر از حد استاندارد پیچها است. اگر پیچ بیش از اندازه سفت شود، امکان تغییر فرم براکت یا رزوه وجود دارد و اگر شل بسته شود، اتصال به مرور زمان حرکت میکند.
2. استفاده از اتصالات بیکیفیت
اتصالات ارزان و غیراستاندارد معمولاً دقت ابعادی مناسبی ندارند و به خوبی داخل شیار قفل نمیشوند. این موضوع باعث ایجاد خلاصی در سازه خواهد شد.
3. عدم تراز بودن پروفیلها
اگر پروفیلها هنگام مونتاژ در یک راستا قرار نگیرند، تنش اضافی به اتصالات وارد میشود و پس از مدتی اتصال دچار شلشدگی میشود.
4. استفاده نکردن از واشر فنری
واشر فنری نقش مهمی در جلوگیری از باز شدن پیچها در اثر لرزش دارد. حذف این قطعه کوچک میتواند باعث شل شدن تدریجی اتصال شود.
5. انتخاب اشتباه نوع اتصال
برخی کاربران برای سازههای سنگین از براکتهای سبک استفاده میکنند. این اشتباه باعث خم شدن اتصال و ایجاد لقی خواهد شد.

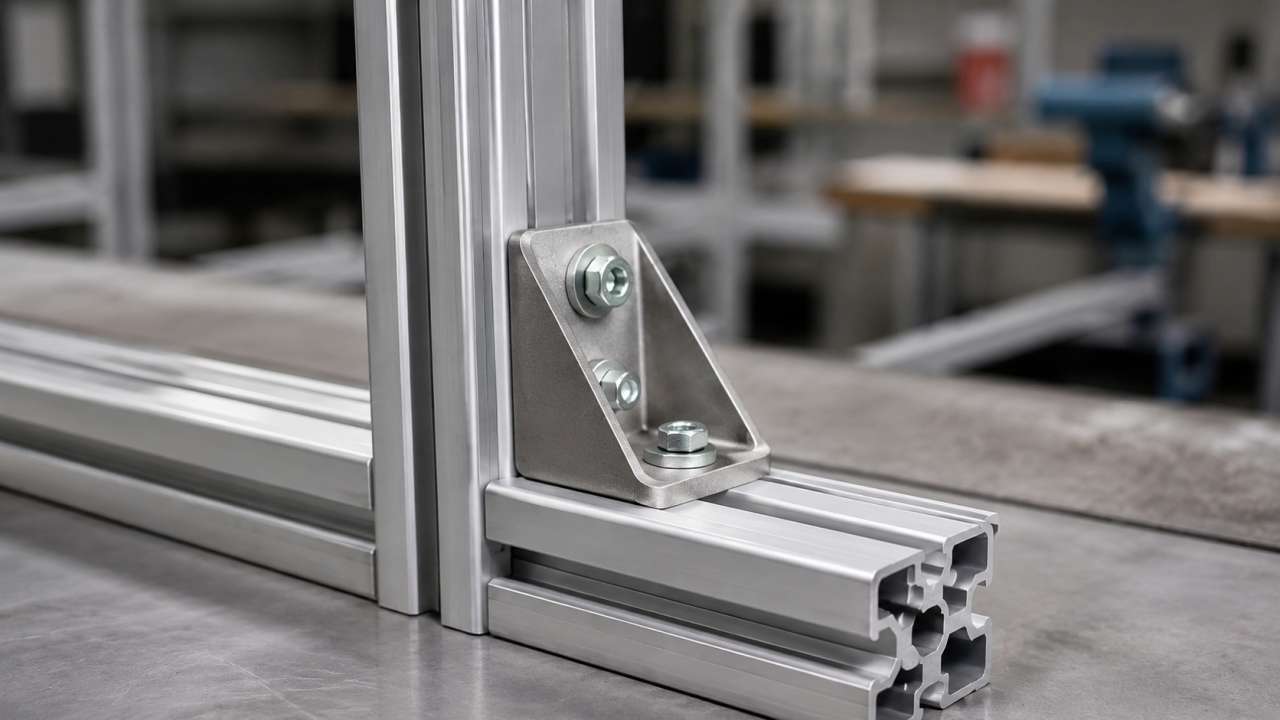

نبشی پروفیل صنعتی
نشانههای وجود لقی در سازه پروفیل آلومینیومی
راهحل
علت احتمالی
نشانه
سفتکاری مجدد
شل بودن پیچها
لرزش سازه
استفاده از براکت قویتر
خلاصی اتصال
صدای تقتق
تراز مجدد
مونتاژ نادرست
تغییر زاویه سازه
تعویض مهره تی
مهره نامناسب
حرکت جزئی پروفیل
تقویت اتصالات
لق شدن فریم
کاهش دقت دستگاه
روشهای جلوگیری از شل شدن اتصالات
برای جلوگیری از لقی سازه باید از همان ابتدای مونتاژ اصول استاندارد رعایت شود. استفاده از قطعات باکیفیت و اجرای صحیح مونتاژ تأثیر مستقیمی بر دوام سازه دارد.
مهمترین روشهای جلوگیری از لقی
- استفاده از پیچ و مهره استاندارد صنعتی
- بهکارگیری واشر فنری
- کنترل گشتاور سفتکاری
- استفاده از نبشی تقویتشده
- تراز دقیق قبل از بستن نهایی
- بازبینی دورهای اتصالات
- استفاده از چسب رزوه در محیطهای لرزشی
بهترین اتصالات برای افزایش استحکام سازه
انتخاب نوع اتصال به کاربرد سازه بستگی دارد. برای پروژههای سبک میتوان از براکت ساده استفاده کرد اما در سازههای صنعتی باید اتصالات مقاومتری انتخاب شود.
کاربرد
میزان استحکام
نوع اتصال
سازه سبک
متوسط
براکت ساده
دستگاه صنعتی
زیاد
براکت دوبل
ظاهر حرفهای
زیاد
اتصال مخفی
سازه دقیق
بسیار زیاد
اتصال داخلی
بار سنگین
عالی
نبشی فولادی
نکات حرفهای برای مونتاژ بدون لقی
مونتاژ حرفهای فقط به بستن پیچها محدود نمیشود. در پروژههای صنعتی رعایت جزئیات کوچک تفاوت بزرگی در کیفیت نهایی ایجاد میکند.
نکات مهم حرفهای
- ابتدا کل سازه را بهصورت نیمهسفت مونتاژ کنید.
- بعد از تراز نهایی پیچها را کامل سفت کنید.
- برای سازههای بزرگ از گونیا استفاده کنید.
- پیچها را بهصورت مرحلهای سفت کنید.
- در سازههای حساس از مهره ضدلرزش استفاده کنید.
- بعد از 48 ساعت کارکرد اولیه اتصالات را مجدد بررسی کنید.
مقایسه رایجترین دلایل لقی سازه
میزان تکرار
میزان تأثیر بر لقی
اشتباه رایج
بسیار رایج
بسیار زیاد
شل بودن پیچ
رایج
زیاد
براکت ضعیف
متوسط
زیاد
پروفیل بیکیفیت
رایج
متوسط
عدم تراز
زیاد
زیاد
حذف واشر فنری
جمعبندی
لق شدن سازههای ساختهشده با پروفیل شیاردار معمولاً به دلیل رعایت نکردن اصول مونتاژ اتفاق میافتد. انتخاب اتصالات استاندارد، استفاده از ابزار مناسب و تراز دقیق میتواند عمر سازه را چندین برابر افزایش دهد.
اگر سازه در محیطهای صنعتی یا تحت لرزش استفاده میشود، بهتر است از اتصالات تقویتشده و سیستمهای ضدلرزش استفاده شود تا از کاهش دقت و خرابی زودهنگام جلوگیری گردد.
