اتصال داخلی (کانکتور مخفی) یا براکت بیرونی؟

در طراحی سازه‌های صنعتی، فریم‌های آلومینیومی، تجهیزات اتوماسیون و حتی پروژه‌های DIY یکی از تصمیم‌های مهم، انتخاب نوع اتصال بین قطعات است. دو روش بسیار رایج در این حوزه اتصال داخلی (کانکتور مخفی) و براکت بیرونی هستند. هر کدام از این روش‌ها ویژگی‌ها، مزایا و محدودیت‌های خاص خود را دارند و انتخاب درست آن‌ها می‌تواند تأثیر زیادی بر استحکام، زیبایی، سرعت مونتاژ و هزینه پروژه داشته باشد.
در پروژه‌های واقعی مانند ساخت فریم دستگاه، میزهای صنعتی، شاسی پرینتر سه‌بعدی، یا سازه‌های نمایشگاهی انتخاب بین این دو نوع اتصال معمولاً به عواملی مانند نیاز به استحکام، دسترسی برای مونتاژ، ظاهر سازه و امکان تغییرات آینده بستگی دارد.
در ادامه این دو روش اتصال را به‌صورت کامل بررسی می‌کنیم.

اتصال داخلی (کانکتور مخفی) چیست؟

اتصال داخلی یا Hidden Connector نوعی اتصال است که در داخل پروفیل یا قطعه قرار می‌گیرد و از بیرون دیده نمی‌شود. این نوع اتصال معمولاً با پیچ‌های داخلی یا مهره‌های مخصوص انجام می‌شود.
این روش در پروژه‌هایی استفاده می‌شود که ظاهر تمیز و حرفه‌ای اهمیت زیادی دارد.

مزایای اتصال داخلی
  • ظاهر بسیار تمیز و حرفه‌ای
  • عدم وجود قطعات بیرونی مزاحم
  • مناسب برای طراحی‌های مینیمال
  • کاهش احتمال گیر کردن اجسام به سازه
  • مناسب برای محصولات نهایی و دستگاه‌های صنعتی
معایب اتصال داخلی
  • مونتاژ پیچیده‌تر
  • نیاز به دقت بالا در سوراخ‌کاری یا ماشین‌کاری
  • دسترسی سخت‌تر برای تعمیر یا تغییر
  • زمان نصب بیشتر
  • گاهی استحکام کمتر نسبت به براکت

براکت بیرونی چیست؟

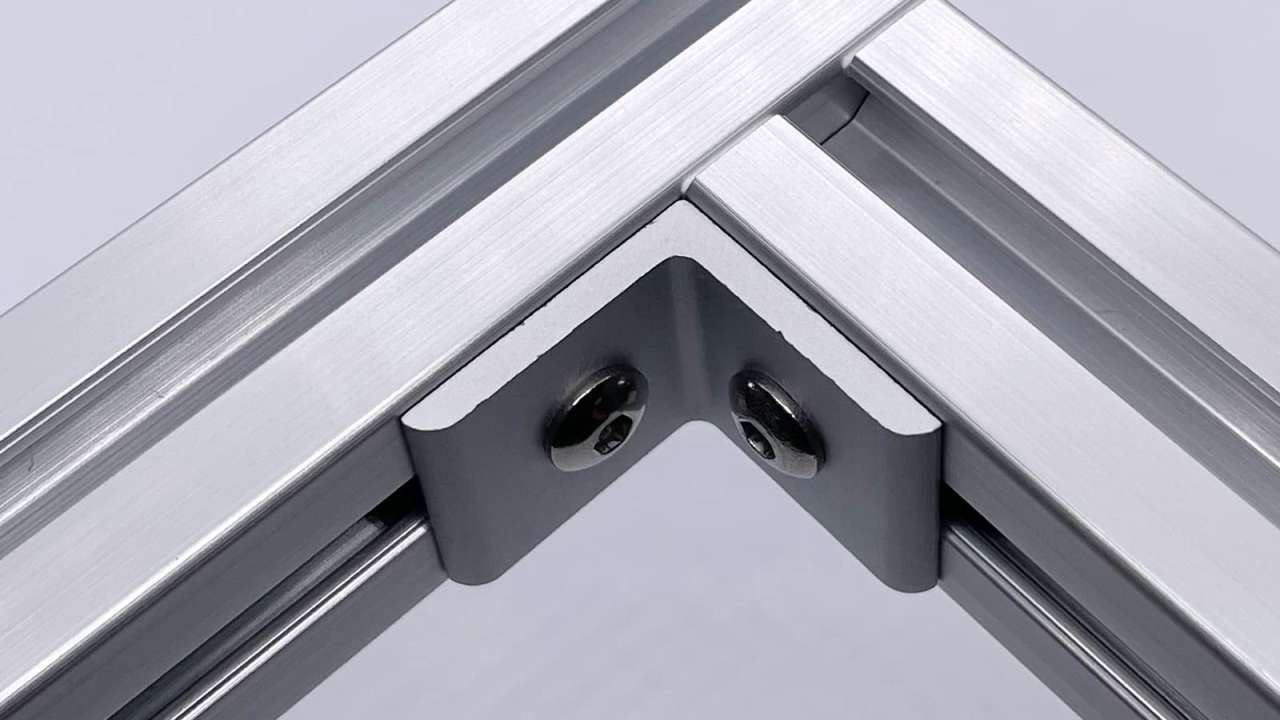

براکت بیرونی قطعه‌ای فلزی (معمولاً L شکل یا گوشه‌ای) است که از بیرون به پروفیل‌ها پیچ می‌شود و اتصال را ایجاد می‌کند.
این روش یکی از ساده‌ترین و رایج‌ترین روش‌های اتصال در سازه‌های پروفیلی محسوب می‌شود.

مزایای براکت بیرونی
  • نصب سریع و آسان
  • استحکام بالا در بسیاری از کاربردها
  • امکان باز و بسته کردن آسان
  • مناسب برای پروژه‌های ماژولار
  • عدم نیاز به ماشین‌کاری پیچیده
معایب براکت بیرونی
  • ظاهر صنعتی و نه چندان زیبا
  • اشغال فضای بیرونی
  • احتمال گیر کردن کابل یا قطعات
  • افزایش تعداد قطعات در سازه

نبشی پروفیل صنعتی

مشاهده همه
نبشی دیواره‌ دار سری 90 ابعاد 86*86*88

نبشی دیواره‌ دار سری 90 ابعاد 86*86*88

موجود از 530,000 تومان
نبشی دیواره‌ دار سری 20 با پرداخت سطح ابعاد 29*29*20

نبشی دیواره‌ دار سری 20 با پرداخت سطح ابعاد 29*29*20

موجود از 40,000 تومان
نبشی فولادی ساپورت L شیار 8

نبشی فولادی ساپورت L شیار 8

موجود از 618,625 تومان
نبشی ساده 30*30*30
3D

نبشی ساده 30*30*30

موجود از 88,000 تومان
نبشی قابل تنظیم سری 40 با پرداخت سطح ابعاد 40*43*43

نبشی قابل تنظیم سری 40 با پرداخت سطح ابعاد 40*43*43

موجود از 876,050 تومان
نبشی ساده 40*40*40

نبشی ساده 40*40*40

موجود از 80,000 تومان
نبشی مخفی فولادی 135 درجه شیار 8

نبشی مخفی فولادی 135 درجه شیار 8

موجود از 143,000 تومان
نبشی دیواره‌ دار سری 20 با پرداخت سطح ابعاد 18*18*20

نبشی دیواره‌ دار سری 20 با پرداخت سطح ابعاد 18*18*20

موجود از 150,000 تومان
نبشی دیواره‌ دار سری 30 با پرداخت سطح ابعاد 27*27*28

نبشی دیواره‌ دار سری 30 با پرداخت سطح ابعاد 27*27*28

موجود از 49,000 تومان
نبشی دیواره‌ دار سری 60 ابعاد 57*57*58

نبشی دیواره‌ دار سری 60 ابعاد 57*57*58

موجود از 300,000 تومان
نبشی مخفی فولادی 90 درجه شیار 8

نبشی مخفی فولادی 90 درجه شیار 8

موجود از 300,000 تومان
نبشی ساده 40*40*40
3D

نبشی ساده 40*40*40

موجود از 95,000 تومان
درپوش نبشی دیواره‌ دار سری 45 با پرداخت سطح ابعاد 42*42*42

درپوش نبشی دیواره‌ دار سری 45 با پرداخت سطح ابعاد 42*42*42

موجود از 443,975 تومان
نبشی مخفی داخلی زاماکی سری 30

نبشی مخفی داخلی زاماکی سری 30

موجود از 48,000 تومان
نبشی یک طرف دیواره دار لچکی دار دوبل سری 20 با پرداخت سطح ابعاد 17.5*38*38

نبشی یک طرف دیواره دار لچکی دار دوبل سری 20 با پرداخت سطح ابعاد 17.5*38*38

موجود از 115,000 تومان
نبشی دیواره‌ دار سری 80 ابعاد 76*76*74

نبشی دیواره‌ دار سری 80 ابعاد 76*76*74

موجود از 550,000 تومان
نبشی فولادی ساپورت T شیار 8

نبشی فولادی ساپورت T شیار 8

موجود از 1,379,000 تومان
نبشی مخفی فولادی 90 درجه شیار 6

نبشی مخفی فولادی 90 درجه شیار 6

موجود از 99,000 تومان
درپوش نبشی دیواره‌ دار سری 20 با پرداخت سطح ابعاد 18*18*20

درپوش نبشی دیواره‌ دار سری 20 با پرداخت سطح ابعاد 18*18*20

موجود از 60,725 تومان
نبشی فولادی ساپورت L شیار 6

نبشی فولادی ساپورت L شیار 6

موجود از 149,000 تومان

مقایسه اتصال داخلی و براکت بیرونی

براکت بیرونی
اتصال داخلی (کانکتور مخفی)
ویژگی
صنعتی و قابل مشاهده
بسیار تمیز و حرفه‌ای
ظاهر
بسیار سریع
متوسط تا کند
سرعت مونتاژ
معمولاً بالا
متوسط تا خوب
استحکام
بسیار آسان
سخت‌تر
امکان تغییر سازه
اقتصادی‌تر
معمولاً بیشتر
هزینه اجرا
کمتر
بیشتر
نیاز به ماشین‌کاری

در پروژه واقعی کدام بهتر است؟

در پروژه‌های واقعی معمولاً انتخاب بین این دو اتصال به نوع کاربرد سازه بستگی دارد.
زمانی که اتصال داخلی بهتر است
  • طراحی دستگاه‌های صنعتی با ظاهر حرفه‌ای
  • پروژه‌هایی که ظاهر اهمیت دارد
  • سازه‌هایی که فضای بیرونی محدود است
  • محصولات نهایی برای فروش
زمانی که براکت بیرونی بهتر است
  • فریم ماشین‌آلات
  • پروژه‌های آزمایشگاهی
  • ساخت سریع نمونه اولیه
  • سازه‌هایی که نیاز به تغییر دارند

تجربه عملی در پروژه‌های صنعتی

در بسیاری از پروژه‌های صنعتی ترکیبی از هر دو روش استفاده می‌شود. برای مثال:
  • در فریم اصلی دستگاه از براکت برای استحکام بیشتر استفاده می‌شود.
  • در بخش‌های قابل مشاهده از کانکتور مخفی استفاده می‌شود تا ظاهر تمیز باقی بماند.
این روش باعث می‌شود تعادل بین استحکام، زیبایی و هزینه برقرار شود.

جمع بندی

انتخاب بین اتصال داخلی و براکت بیرونی به فاکتورهایی مانند ظاهر، استحکام، سرعت مونتاژ و قابلیت تغییر سازه بستگی دارد. اگر هدف ساخت یک سازه با ظاهر حرفه‌ای باشد، اتصال داخلی گزینه بهتری است؛ اما اگر سرعت نصب و انعطاف‌پذیری مهم‌تر باشد، براکت بیرونی انتخاب مناسب‌تری خواهد بود.

در بسیاری از پروژه‌های حرفه‌ای نیز استفاده ترکیبی از این دو روش بهترین نتیجه را به همراه دارد.
