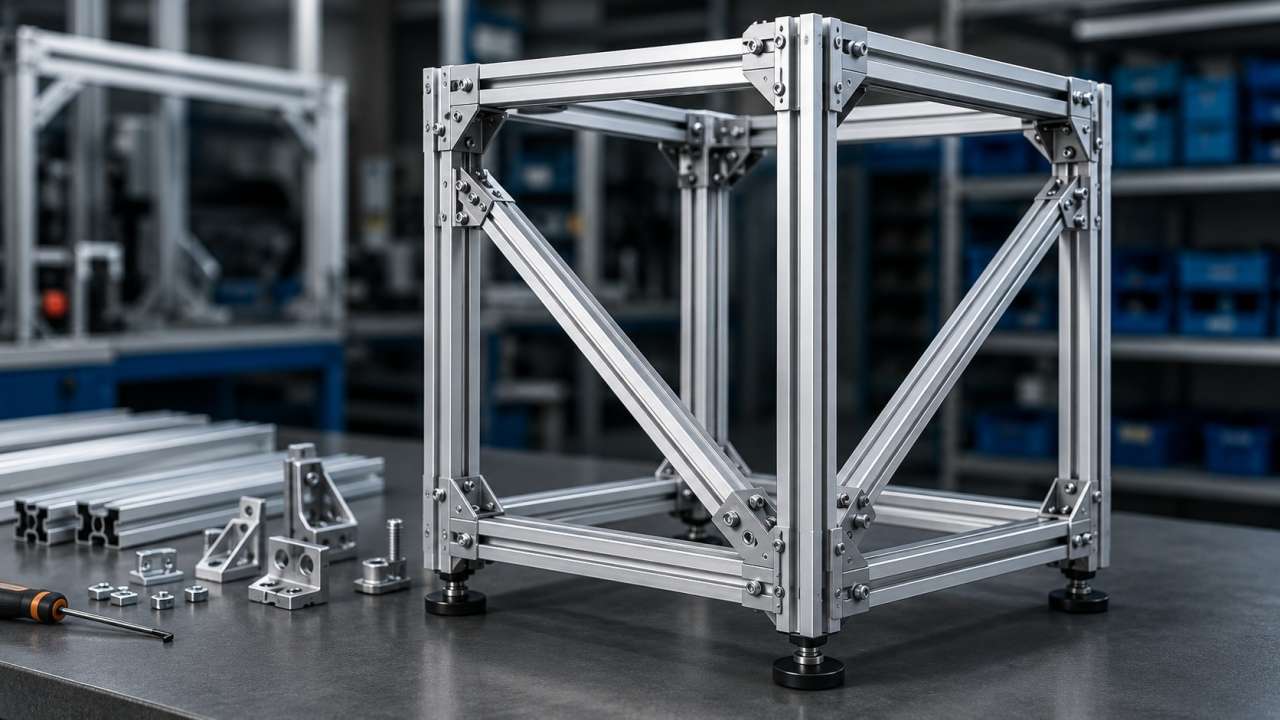

سازههای ساختهشده با پروفیل آلومینیومی شیاردار به دلیل وزن کم، قابلیت مونتاژ آسان و امکان توسعه، در ساخت ماشینآلات صنعتی، خطوط تولید، میزهای کار، تجهیزات آزمایشگاهی و سیستمهای اتوماسیون کاربرد گستردهای دارند. با این حال، استحکام یک سازه تنها به انتخاب پروفیل با ابعاد بزرگتر وابسته نیست. نحوه طراحی، جانمایی اتصالات و روش انتقال نیرو تأثیر بسیار بیشتری بر عملکرد نهایی سازه دارند.
اگر سازه بهدرستی تقویت نشود، مشکلاتی مانند لرزش، خمش، پیچش، کاهش دقت تجهیزات، شل شدن اتصالات و حتی کاهش عمر قطعات مکانیکی به وجود میآید. در بسیاری از پروژهها میتوان بدون افزایش قابل توجه وزن یا هزینه، تنها با استفاده از چند راهکار مهندسی، مقاومت سازه را چندین برابر افزایش داد.
در ادامه، مهمترین روشهای افزایش استحکام سازههای پروفیل آلومینیومی شیاردار را بررسی میکنیم.
عوامل مؤثر بر استحکام سازه
قبل از تقویت سازه باید عوامل اصلی مؤثر بر مقاومت آن را شناخت.
عامل
تأثیر بر استحکام
ابعاد پروفیل
افزایش مقاومت در برابر خمش و پیچش
طول دهانه
هرچه دهانه بلندتر باشد، میزان تغییر شکل بیشتر میشود.
کیفیت اتصالات
اتصال ضعیف باعث کاهش استحکام کل سازه خواهد شد.
نحوه انتقال بار
انتقال مستقیم نیرو به ستونها عملکرد بهتری ایجاد میکند.
نوع بارگذاری
بارهای دینامیکی معمولاً به سازه مقاومتری نیاز دارند.
نکته مهم این است که افزایش ابعاد پروفیل همیشه بهترین راهحل نیست. در بسیاری از موارد با طراحی صحیح میتوان از پروفیل کوچکتر نیز نتیجه بهتری گرفت.
استفاده از مهاربند؛ مؤثرترین روش افزایش سختی سازه
مهاربند (Brace) یکی از مهمترین اجزای سازههای صنعتی است که وظیفه جلوگیری از تغییر شکل جانبی را بر عهده دارد. بدون مهاربند، حتی اگر از پروفیلهای بزرگ استفاده شود، سازه در برابر نیروهای افقی و پیچشی دچار لرزش خواهد شد.
رایجترین انواع مهاربند عبارتاند از:
- مهاربند مورب برای افزایش مقاومت در یک جهت
- مهاربند ضربدری (X) برای تحمل بارهای سنگین
- مهاربند افقی جهت کاهش لرزش در سازههای مرتفع
- مهاربند مثلثی در گوشههای سازه
- مزایای استفاده از مهاربند
- افزایش سختی سازه
- کاهش لرزش دستگاه
- جلوگیری از تغییر شکل قاب
- توزیع بهتر نیروها
- افزایش دقت تجهیزات حساس مانند CNC و پرینتر سهبعدی
در اکثر سازههای صنعتی، افزودن یک مهاربند مناسب تأثیر بیشتری نسبت به استفاده از پروفیل بزرگتر خواهد داشت.
دوبل کردن پروفیل؛ چه زمانی ضروری است؟
یکی دیگر از روشهای افزایش استحکام، استفاده از دو پروفیل بهصورت موازی یا دوبل است. این روش باعث افزایش ممان اینرسی و در نتیجه کاهش خمش سازه میشود.
دوبل کردن پروفیل معمولاً در شرایط زیر توصیه میشود:
- ستونهای بلند
- تیرهای با دهانه زیاد
- سازههایی با بار سنگین
- محل نصب موتور یا گیربکس
- پایههای ماشینآلات صنعتی
البته این روش وزن و هزینه سازه را نیز افزایش میدهد؛ بنابراین باید تنها در نقاط بحرانی استفاده شود.
مزایا
- افزایش ظرفیت تحمل بار
- کاهش خمش
- افزایش مقاومت پیچشی
- افزایش عمر سازه
معایب
- مصرف بیشتر پروفیل
- افزایش هزینه ساخت
- زمان مونتاژ بیشتر
- وزن بالاتر
انتخاب گوشه و براکت مناسب
بسیاری از طراحان تنها به نوع پروفیل توجه میکنند، در حالی که بخش قابل توجهی از استحکام سازه به اتصالات گوشه وابسته است.
براکتها باعث میشوند نیرو بین دو عضو سازه بهصورت یکنواخت منتقل شود و احتمال شل شدن اتصال کاهش یابد.
انواع متداول براکت عبارتاند از:
نوع اتصال
کاربرد
براکت ساده
سازههای سبک
براکت تقویتشده
ماشینآلات صنعتی
گاست پلیت (Gusset Plate)
بارهای سنگین و لرزش زیاد
اتصال داخلی
زیبایی بیشتر و اشغال فضای کمتر
برای ماشینآلاتی که تحت لرزش مداوم قرار دارند، استفاده از براکتهای ضخیم و گاست پلیت توصیه میشود.
کاهش طول دهانهها
هرچه فاصله بین دو ستون بیشتر باشد، میزان خمش تیر افزایش پیدا میکند. یکی از سادهترین روشهای افزایش استحکام، اضافه کردن ستون یا تکیهگاه میانی است.
مزایای این روش عبارتاند از:
- کاهش تغییر شکل
- افزایش تحمل بار
- کاهش لرزش
- امکان استفاده از پروفیل سبکتر
در بسیاری از پروژهها، اضافه کردن یک ستون میانی بسیار اقتصادیتر از استفاده از پروفیل بزرگتر است.
توزیع صحیح بار در سازه
یکی از اشتباهات رایج، وارد کردن تمام بار روی یک نقطه از سازه است. در طراحی اصولی باید بار تا حد امکان به ستونها و اعضای اصلی منتقل شود.
برای این منظور بهتر است:
- تجهیزات سنگین نزدیک ستونها نصب شوند.
- موتور و گیربکس روی تیرهای اصلی قرار گیرند.
- از صفحات توزیع بار استفاده شود.
- بارهای دینامیکی به چند نقطه منتقل شوند.
این کار باعث افزایش عمر اتصالات و کاهش تنش موضعی خواهد شد.
روش
میزان افزایش استحکام
هزینه
بهترین کاربرد
دوبل کردن پروفیل
زیاد
متوسط تا زیاد
بارهای سنگین
براکت تقویتشده
زیاد
متوسط
اتصالات اصلی
کاهش طول دهانه
بسیار زیاد
کم
سازههای بزرگ
افزایش ابعاد پروفیل
متوسط
زیاد
در صورت نبود فضای کافی
مهاربند
بسیار زیاد
کم
اکثر سازهها
اشتباهات رایج در تقویت سازه
برخی اشتباهات باعث میشوند حتی استفاده از پروفیلهای بزرگ نیز نتیجه مطلوبی نداشته باشد.
- حذف مهاربند برای کاهش هزینه
- استفاده از براکتهای کوچک در نقاط بحرانی
- بستن پیچها بدون گشتاور مناسب
- ایجاد دهانههای بسیار بلند
- اعمال بار خارج از مرکز
- استفاده از پروفیل سبک برای بارهای سنگین
- بیتوجهی به لرزش تجهیزات دوار
اجتناب از این موارد تأثیر قابل توجهی بر عملکرد و دوام سازه خواهد داشت.
جمعبندی
افزایش استحکام سازه تنها با انتخاب پروفیل بزرگتر امکانپذیر نیست. در بسیاری از پروژههای صنعتی، استفاده از مهاربند، دوبل کردن پروفیل در نقاط حساس، انتخاب براکت مناسب، کاهش طول دهانهها و توزیع صحیح بار، تأثیر بسیار بیشتری بر مقاومت و پایداری سازه دارند.
اگر این اصول از ابتدای طراحی رعایت شوند، علاوه بر کاهش هزینه ساخت، دقت عملکرد دستگاه افزایش یافته و عمر مفید سازه و تجهیزات نیز بیشتر خواهد شد. بنابراین پیش از انتخاب پروفیل، بهتر است کل مسیر انتقال نیرو و نحوه مونتاژ سازه بهصورت مهندسی بررسی شود تا بهترین نتیجه از نظر استحکام، وزن و هزینه حاصل گردد.
