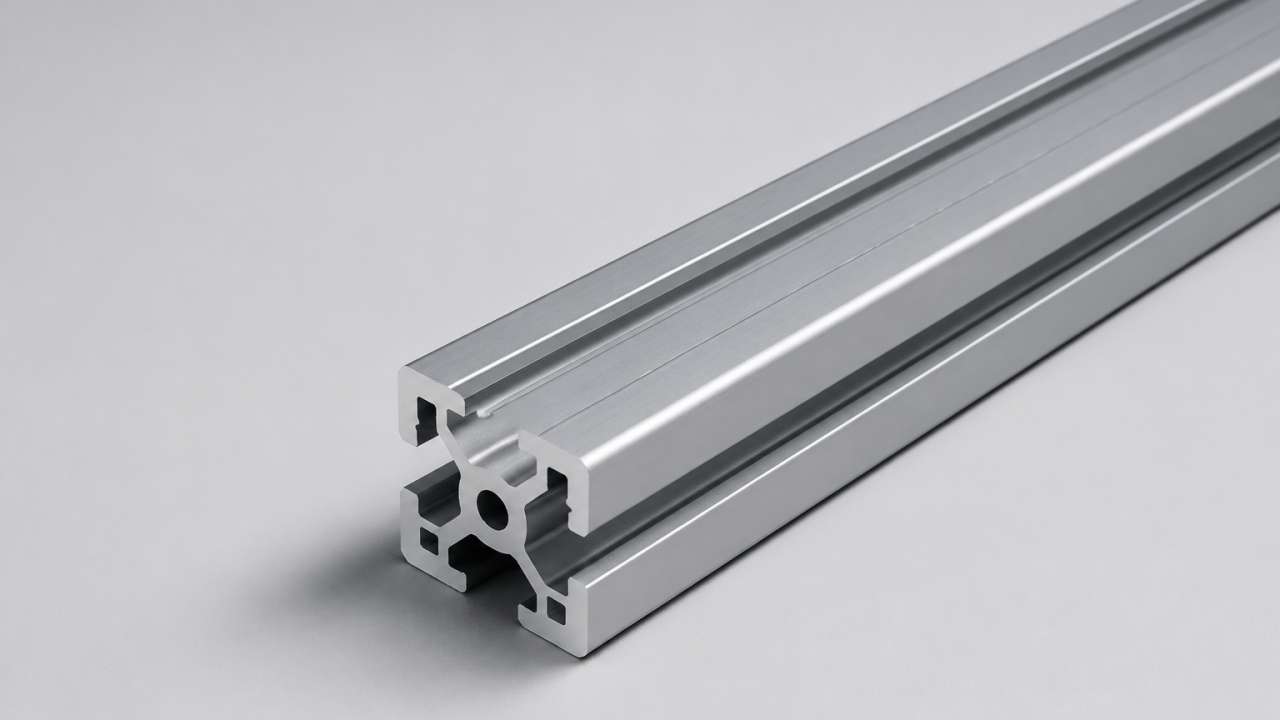

پروفیلهای آلومینیومی شیاردار (T-Slot) به عنوان یکی از محبوبترین تجهیزات در ساخت سازههای موقت و دائم صنعتی شناخته میشوند. انعطافپذیری بالا، عدم نیاز به جوشکاری و قابلیت مونتاژ سریع، این مقاطع را به انتخاب اول مهندسان تبدیل کرده است. با این حال، تنوع بالای ابعاد از سری ۲۰ تا سریهای سنگین مانند ۴۵ و ۹۰، طراحان را با یک چالش اساسی روبهرو میکند: کدام ابعاد برای سازه من مناسب و اقتصادی است؟
انتخاب نادرست ابعاد پروفیل نه تنها میتواند پایداری سازه را به خطر اندازد، بلکه هزینههای پروژه را نیز به شدت افزایش میدهد. استفاده از پروفیلهای بسیار ضخیم و سنگین در مواردی که باربری کمی مورد نیاز است (مانند کاورهای محافظ)، منجر به هدررفت منابع مالی میشود. از سوی دیگر، انتخاب مقاطع ضعیف برای شاسی دستگاههای سنگین و دینامیک، خطرات جدی مانند خمش شدید، ارتعاشات مخرب و حتی شکست سازه را به همراه دارد. در این مقاله تلاش میکنیم با ارائه یک راهنمای مهندسی و کاربردی، فرآیند انتخاب ابعاد را تسهیل کنیم.
چرا انتخاب ابعاد صحیح اهمیت دارد؟
طراحی بهینه در مهندسی سازه بر پایه دو اصل ایمنی و اقتصاد استوار است. در سازههای مدولار آلومینیومی، انتخاب ابعاد پروفیل به طور مستقیم روی گشتاور اینرسی، وزن کل سازه، نوع اتصالات قابل استفاده و قیمت تمامشده تأثیرگذار است. اگر مقطع انتخابی ضعیفتر از حد استاندارد باشد، تحت بارهای استاتیکی دچار افتادگی (Deflection) شده و تحت بارهای دینامیکی لرزشهای شدیدی ایجاد میکند که دقت ماشینآلات را کاهش میدهد.
در نقطه مقابل، انتخاب اورسایز (Oversized) یا بیش از حد بزرگ نیز اشتباه رایجی است. آلومینیوم آلیاژی فلزی گرانقیمت است و افزایش غیرضروری ابعاد، وزن سازه را بالا برده و هزینه خرید پروفیل و اتصالات (مانند نبشیها، پیچها و مهرهها) را دو تا سه برابر میکند. بنابراین، طراح باید با تحلیل دقیق نیروهای وارده و شناخت کاربردهای استاندارد هر سری از پروفیلها، بهینهترین مقطع را انتخاب کند.
فاکتورهای کلیدی در انتخاب ابعاد و مقطع پروفیل شیاردار
برای انتخاب دقیق مقطع پروفیل، در نظر گرفتن پارامترهای محیطی و مکانیکی پروژه الزامی است. موارد زیر مهمترین معیارهایی هستند که پیش از خرید باید ارزیابی شوند:
- میزان و نوع بارگذاری: مشخص کردن دقیق بارهای استاتیکی ثابت و بارهای دینامیکی ناشی از حرکت موتورها و جکها.
- طول دهانه آزاد (Span): هرچه فاصله بین دو پایه یا تکیهگاه بیشتر باشد، احتمال خمش در مرکز پروفیل افزایش یافته و به مقطع بزرگتری نیاز خواهد بود.
- عرض شیار (Slot Size): شیارهای ۶، ۸ و ۱۰ میلیمتر هرکدام پیچ و اتصالات مخصوص به خود را دارند که ظرفیت تحمل نیروی متفاوتی را ارائه میدهند.
- شرایط محیطی سازه: ارزیابی میزان رطوبت، مواد خورنده و نیاز به آنودایز سنگین یا استفاده از اتصالات ضد زنگ.
- نیاز به تجهیزات جانبی: هماهنگی ابعاد پروفیل با تجهیزاتی مانند ریل و واگنهای خطی، جکهای پنوماتیک و پنلهای محافظ.
جدول راهنمای جامع انتخاب ابعاد پروفیل بر اساس نوع کاربرد
توضیحات فنی و کاربردی
نوع شیار (Slot)
ابعاد رایج (میلیمتر)
سری پیشنهادی
نوع کاربرد
مناسب برای نگهداری پنلهای پلکسیگلاس، طلق یا توریهای فلزی با بار کم.
شیار ۶ و ۸
20×20, 20×40, 30×30
سری ۲۰ و ۳۰ سبک
محافظ ایمنی و کاور دستگاه
تحمل بار تا وزن ۲۰۰ کیلوگرم؛ بهینه برای کارهای دستی، ایستگاههای تست و بستهبندی.
شیار ۸
30×30, 40×40, 30×60
سری ۳۰ سنگین و ۴۰ سبک
میز کار صنعتی و مونتاژ
مناسب برای کارگاههای صنعتی بزرگ، قالبسازی و قرارگیری ابزارآلات سنگین روی میز.
شیار ۸ و ۱۰
45×45, 40×80, 80×80
سری ۴۰ سنگین و ۴۵
میز کار سنگین و ماشینکاری
بهینهشده برای حرکت چرخهای پولی و ریلهای سبک در محورهای حرکتی با سرعت بالا.
شیار ۶ (V-Slot)
20×20, 20×40, 20×80
سری ۲۰ سنگین و ۳۰ سبک
شاسی پرینتر سه بعدی و CNC کوچک
پرکاربردترین رده برای فریم اتوماسیون صنعتی، کانوایرها و بازوهای رباتیک سبک.
شیار ۸ و ۱۰
40×40, 45×45, 40×80
سری ۴۰ و ۴۵ متوسط
فریم ماشینآلات متوسط
جهت تحمل تنشهای برشی و لرزشهای شدید ناشی از موتورهای سروو بزرگ و ضربات مکانیکی.
شیار ۱۰
45×90, 90×90, 80×160
سری ۴۵ سنگین و ۹۰
شاسی دستگاههای صنعتی سنگین
تحلیل کاربردی: ابعاد مناسب برای میزهای کار و مونتاژ
میزهای کار کارگاهی و ایستگاههای مونتاژ در صنایع، یکی از پرکاربردترین سازههای ساخته شده با پروفیل شیاردار هستند. در طراحی این میزها، هدف اصلی ایجاد پایداری استاتیکی در برابر وزن تجهیزات روی میز و نیروی اعمالی از سوی اپراتور است. برای میزهای کار معمولی با طول دهانه کمتر از ۱.۵ متر، استفاده از پروفیل ۴۰×۴۰ سبک یا ۳۰×۳۰ سنگین برای پایهها و فریم اصلی کاملاً ایدهآل است. این ابعاد علاوه بر حفظ استحکام، ارتعاشات دست اپراتور را جذب کرده و باری حدود ۱۵۰ تا ۲۰۰ کیلوگرم را به راحتی تحمل میکند.
اگر میز کار برای استقرار دستگاههای سنگینتر مانند پرسهای دستی، تجهیزات تست هیدرولیک یا بردهای سنگین طراحی میشود، توصیه میگردد پایهها از پروفیل ۴۰×۸۰ یا ۴۵×۴۵ سنگین ساخته شوند. همچنین در بخش افقی فریم که صفحه میز روی آن قرار میگیرد، استفاده از پروفیلهای مستطیلی مانند ۴۰×۸۰ در جهت عمودی (برای افزایش گشتاور اینرسی در محور Y) مانع از ایجاد هرگونه شکمدادگی و انحنا در مرکز میز به مرور زمان میشود.
تحلیل کاربردی: ابعاد مناسب برای کاورها و شاسیهای محافظ ایمنی
کاورهای حفاظتی یا فنسهای ایمنی اطراف دستگاههای خطرناک (مانند رباتهای جوشکاری یا پرسهای هیدرولیک)، بارهای مکانیکی شدیدی را تحمل نمیکنند. وظیفه اصلی این سازهها، نگهداری دیوارههای محافظ (از جنس ورقهای پلیکربنات، اکریلیک یا توریهای فلزی دکوراتیو) و جلوگیری از ورود دست یا بدن اپراتور به منطقه خطر است. از این رو، استفاده از پروفیلهای سنگین در این بخش به هیچ وجه توجیه اقتصادی ندارد.
بهترین انتخاب برای فریمهای حفاظتی، استفاده از پروفیلهای ۲۰×۲۰ یا ۳۰×۳۰ سبک است. این مقاطع وزن بسیار پایینی دارند که ساخت دربهای لولایی بزرگ و کشویی را آسانتر میکند و فشار کمتری به لولاها و جکهای گازی وارد میآورد. همچنین شیار ۶ یا ۸ میلیمتر موجود روی این پروفیلها به طراح اجازه میدهد ورقهای پلیکربنات با ضخامت ۲ تا ۶ میلیمتر را به طور مستقیم و بدون نیاز به اتصالات اضافی، داخل شیار پروفیل قرار داده و مهار کند که این امر سبب تمیزی و زیبایی نهایی کار میشود.
نکات تکمیلی و استانداردهای طراحی سازه با پروفیل شیاردار
رعایت برخی اصول مهندسی در زمان طراحی و مونتاژ میتواند کارایی مقاطع انتخابی شما را به شکل چشمگیری افزایش دهد:
- محدود کردن طول دهانههای بدون ستون: تلاش کنید طول دهانههای آزاد افقی را در سازههای تحت بار به کمتر از ۱.۵ متر محدود کنید تا از کمانش جلوگیری شود.
- استفاده از بادبند و لچکی: برای خنثی کردن نیروهای جانبی و برشی در شاسی دستگاههای دینامیک، حتماً از اتصالات مثلثی (لچکی) یا پروفیلهای زاویهدار ۴۵ درجه به عنوان بادبند استفاده کنید.
- انتخاب جهت مناسب پروفیلهای مستطیلی: پروفیلهای مستطیلی (مانند ۴۰×۸۰) را به گونهای قرار دهید که بخش بزرگتر مقطع در جهت اعمال نیروی خمشی قرار گیرد.
- توجه به گرید اتصالات: همواره مقاومت اتصالات (پیچ و نبشی) را متناسب با ظرفیت باربری پروفیل انتخاب کنید؛ اتصالات ضعیف، ظرفیت باربری قویترین پروفیلها را نیز هدر میدهند.
جدول مشخصات فنی و ظرفیت تحمل بار حدودی مقاطع پرکاربرد
حداکثر بار متمرکز پیشنهادی در دهانه ۱ متر (kg)
گشتاور اینرسی محور
وزن در هر متر (kg/m)
ابعاد مقطع (میلیمتر)
۴۰ کیلوگرم
0.72
0.42
20×20 (سبک)
۱۱۰ کیلوگرم
2.85
0.95
30×30 (سنگین)
۲۴۰ کیلوگرم
9.15
1.62
40×40 (سنگین)
۳۱۰ کیلوگرم
11.20
1.98
45×45 (سنگین)
۵۵۰ کیلوگرم (در جهت قوی)
64.20
2.85
40×80 (سنگین)
۷۲۰ کیلوگرم (در جهت قوی)
85.10
3.45
45×90 (سنگین)
جمعبندی
انتخاب ابعاد پروفیل شیاردار آلومینیومی یک فرآیند مهندسی است که باید با توازن میان استحکام مکانیکی و هزینههای اقتصادی انجام شود. سریهای سبک مانند ۲۰ و ۳۰ برای کاورها، شاسیهای کوچک و تجهیزات آزمایشگاهی مناسب هستند، در حالی که میزهای کار به سری ۳۰ سنگین یا ۴۰ نیاز دارند. برای ماشینآلات اتوماسیون و دستگاههای صنعتی که با نیروهای دینامیکی و ارتعاش مواجه هستند، استفاده از مقاطع سری ۴۰ سنگین، ۴۵ و ۹۰ به همراه اتصالات مستحکم الزامی است. با استفاده از دادههای فنی ارائه شده در این راهنما، میتوانید سازهای ایمن، کارآمد و مقرونبهصرفه طراحی کنید.
