استپ موتور صنعتی به‌عنوان یکی از اجزای حیاتی در سیستم‌های اتوماسیون و کنترل دقیق، نقش کلیدی در بهبود بهره‌وری و دقت فرآیندهای صنعتی ایفا می‌کنند. این موتورها، با توانایی تبدیل پالس‌های دیجیتال به حرکات مکانیکی دقیق، در صنایعی نظیر رباتیک، ماشین‌آلات CNC و تولید هوشمند کاربرد گسترده‌ای دارند. در این مقاله، به بررسی عمیق اصول عملکرد، انواع استپ موتورها، ملاحظات طراحی، کاربردهای صنعتی، و روندهای نوظهور در این فناوری پرداخته می‌شود. هدف این پژوهش، ارائه دیدگاهی جامع برای مهندسان و متخصصان جهت انتخاب، پیاده‌سازی و بهینه‌سازی استپ موتورها در محیط‌های صنعتی است.
برای مشاهده تمام مدل های استپر موتور کلیک کنید
مشاهده استپر موتور1. مقدمه و معرفی استپر موتور

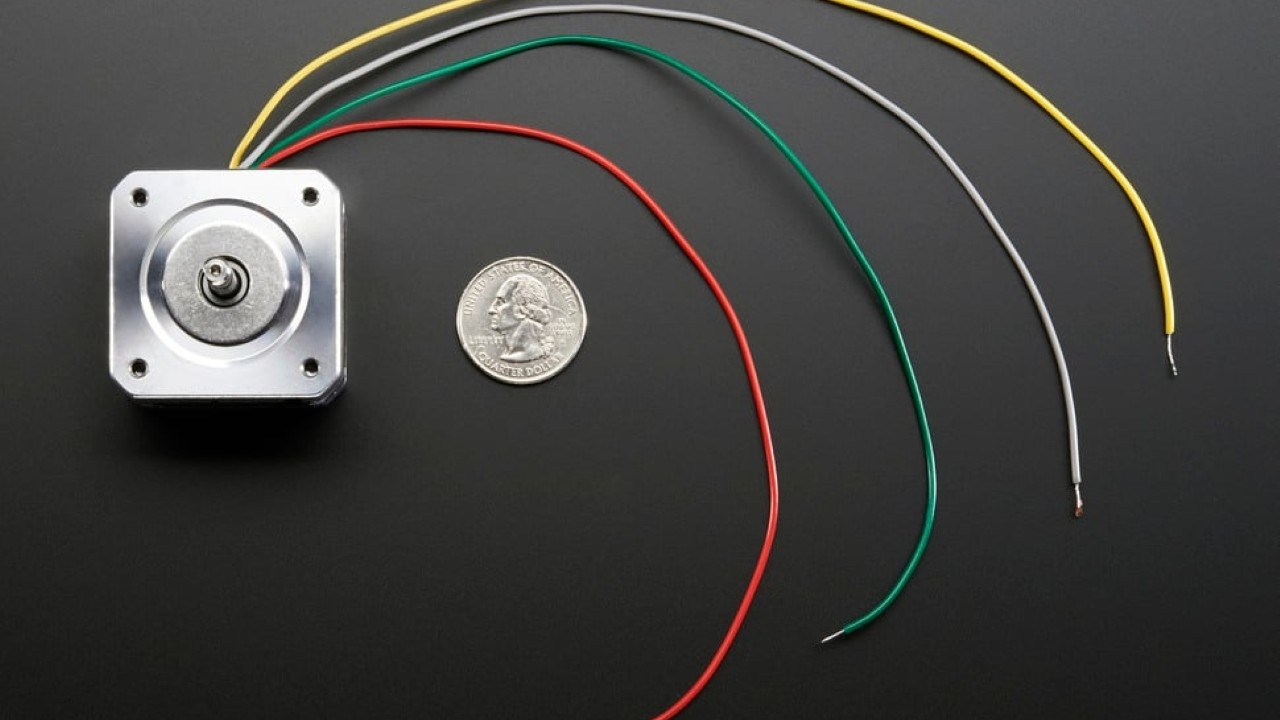

استپ موتورها، به‌عنوان موتورهای الکتریکی بدون برس، با قابلیت پوزیشنینگ دقیق و کنترل ساده، جایگاه ویژه‌ای در اتوماسیون صنعتی دارند. این موتورها، با دریافت پالس‌های الکتریکی، حرکات گسسته‌ای در قالب گام‌های مشخص تولید می‌کنند که معمولاً ۱.۸ درجه در هر گام (برای موتورهای استاندارد) است. این ویژگی، استپ موتورها را برای کاربردهایی که نیاز به کنترل دقیق موقعیت، سرعت و تورک دارند، ایده‌آل می‌سازد. با توجه به رشد روزافزون نیاز به سیستم‌های خودکار در صنایع، درک عمیق از فناوری استپ موتورها و ملاحظات مرتبط با آن‌ها بیش از پیش اهمیت یافته است.
۲. اصول عملکرد استپ موتورها
استپ موتورها بر اساس فعال‌سازی متناوب کویل‌های استاتور کار می‌کنند که باعث چرخش روتور در گام‌های مشخص می‌شود. هر پالس الکتریکی یک گام مکانیکی ایجاد می‌کند، و تعداد پالس‌ها مستقیماً زاویه چرخش را تعیین می‌کند.
روش‌های رانش:
- Wave Drive فعال‌سازی تک‌فازی، با ۴ گام در هر دور و تورک پایین‌تر.
- Two Phases On فعال‌سازی دو فاز همزمان، با ۴۱.۴٪ تورک بیشتر نسبت به Wave Drive.
- Half Step: ترکیب فعال‌سازی تک‌فازی و دوفازی، با دقت ۰.۹ درجه.
- Microstepping: استفاده از جریان سینوسی برای تقسیم گام‌ها، که دقت را افزایش می‌دهد اما تورک را تا ۳۰٪ کاهش می‌دهد.
- نقش درایورها: درایورهای استپ موتور، با مدیریت جریان و فازها، عملکرد موتور را بهینه می‌کنند و از از دست دادن گام‌ها جلوگیری می‌کنند.
۳. انواع استپ موتور صنعتی
استپ موتورها در انواع مختلفی طراحی می‌شوند که هر کدام برای شرایط خاصی بهینه شده‌اند:
- • استپ موتورهای هیبریدی (Hybrid Stepper Motors): این موتورها با ترکیب تکنولوژی‌های Permanent Magnet و Variable Reluctance، تورک بالا و دقت مناسب (معمولاً ۱.۸ درجه در هر گام) ارائه می‌دهند. نسخه‌های با رزولوشن بالا با گام ۰.۹ درجه نیز موجود هستند.
- • استپ موتورهای ۵ فازی: با ۵۰۰ گام در هر دور (۰.۷۲ درجه)، این موتورها لرزش و نویز کمتری دارند و برای کاربردهای حساس به رزونانس مناسب‌اند.
- • مقایسه فنی: موتورهای ۵ فازی، ۲.۵ برابر رزولوشن بیشتری نسبت به موتورهای ۲ فازی دارند و در کاربردهای دقیق‌تر، مانند تجهیزات پزشکی، ترجیح داده می‌شوند.
۴. ویژگی‌های فنی و ملاحظات طراحی
برای استفاده بهینه از استپ موتورها در محیط‌های صنعتی، درک ویژگی‌های فنی آن‌ها ضروری است:
- • نمودار سرعت-تورک: استپ موتورها در سرعت‌های پایین تورک بالایی دارند، اما با افزایش سرعت، تورک به‌سرعت کاهش می‌یابد. افزایش ۲۰٪ جریان می‌تواند تورک را ۲۰٪ افزایش دهد، اما جریان بیش از دو برابر ممکن است باعث دمغناتیزه شدن روتور شود.
- • لرزش و رزونانس: رزونانس معمولاً در فرکانس‌های ۱۰۰ تا ۲۰۰ هرتز (معادل ۳۰ تا ۶۰ دور در دقیقه) رخ می‌دهد. راه‌حل‌هایی مانند مایکرواستپینگ، استفاده از دمپرهای مکانیکی، یا شتاب‌دهی سریع از ناحیه رزونانس می‌توانند این مشکل را کاهش دهند.
- • دقت: استپ موتورهای استاندارد دقتی معادل ±۳ دقیقه قوسی (۰.۰۵ درجه) دارند که برای اکثر کاربردهای صنعتی کافی است.
- • عایق‌بندی و تحمل محیطی: موتورهای صنعتی باید در برابر گرد و غبار، رطوبت و دما مقاوم باشند. عایق کلاس B (تا ۱۳۰ درجه سانتی‌گراد) معمولاً برای محیط‌های صنعتی توصیه می‌شود.
۵. کاربردهای صنعتی استپ موتورها
استپ موتورها به دلیل توانایی در ارائه حرکات دقیق و قابل اعتماد، در طیف وسیعی از کاربردهای صنعتی استفاده می‌شوند:
- • رباتیک صنعتی: کنترل دقیق مفاصل و بازوهای رباتیک برای جابجایی و مونتاژ.
- • ماشین‌آلات CNC: حرکت دقیق محورها برای برش، حکاکی و فرزکاری.
- • پرینترهای سه‌بعدی و تولید افزودنی: تنظیم دقیق نازل و صفحه چاپ برای تولید قطعات پیچیده.
- • سیستم‌های Pick and Place: جابجایی سریع و دقیق قطعات در خطوط تولید.
- • تجهیزات پزشکی: کنترل جریان در دستگاه‌های پمپ انفوزیون یا سیستم‌های تصویربرداری.
- مزایایی مانند هزینه پایین، عدم نیاز به فیدبک در سیستم‌های Open-Loop، و عملکرد قابل اعتماد در محیط‌های سخت، استپ موتورها را به گزینه‌ای ایده‌آل تبدیل کرده‌اند.
- • نیازهای تورک: بار باید ۳۰ تا ۷۰ درصد ظرفیت تورک موتور باشد تا از از دست دادن گام جلوگیری شود.
- • نسبت اینرسی: نسبت اینرسی بار به روتور باید بین ۱:۱ تا ۱۰:۱ باشد. برای حرکات سریع و کوتاه، نسبت ۱:۱ تا ۳:۱ توصیه می‌شود.
- • شرایط محیطی: مقاومت در برابر دما، رطوبت و گرد و غبار باید با استانداردهای محیط صنعتی (مانند IP65) مطابقت داشته باشد.
- • سیستم کنترلی: سیستم‌های Open-Loop برای کاربردهای ساده و Closed-Loop (با انکودر) برای کاربردهای با دقت بالا توصیه می‌شوند.
- ابزارهای سایزینگ موتور، مانند آن‌هایی که توسط Oriental Motor ارائه می‌شوند، می‌توانند به انتخاب بهینه کمک کنند.
۶. ملاحظات انتخاب استپ موتور
برای اطمینان از عملکرد طولانی‌مدت استپ موتورها در محیط‌های صنعتی، رعایت نکات نگهداری ضروری است:
انتخاب استپ موتور مناسب نیازمند تحلیل دقیق نیازهای کاربرد است:
- • پایش دما: دمای موتور باید زیر حد مجاز عایق‌بندی (معمولاً ۱۳۰ درجه سانتی‌گراد) نگه داشته شود.
- • تمیزکاری منظم: جلوگیری از تجمع گرد و غبار روی موتور و اجزای مکانیکی.
- • تنظیم درایور: تنظیم جریان و فرکانس پالس برای کاهش لرزش و افزایش کارایی.
- مشکلات رایج مانند از دست دادن گام‌ها، معمولاً ناشی از بار بیش از حد یا تنظیم نادرست درایور است که با انتخاب صحیح موتور و تنظیمات مناسب قابل پیشگیری است.
استپرموتور (استپ موتور)
مشاهده همه
استپر موتور ضدآب دوفاز نما Nema 23 سری CM-FS
موجود از19,958,674تومان
استپر موتور نما 23 گشتاور 13 کیلوگرم سانتی متر مدل 57CM13 برند لیدشاین
موجود از5,376,000تومان
استپر موتور نما Nema 34 مدل 86HS85
موجود از30,555,932تومان
استپر موتور نما 17 گشتاور 4 کیلوگرم سانتی متر مدل 42CM04 برند لیدشاین
موجود از3,640,000تومان
استپر موتور نما 34 گشتاور 45 کیلوگرم سانتی متر مدل 86CM45 برند لیدشاین
موجود از10,516,352تومان
استپر موتور نما 23 مدل 23HD56001Y گشتاور 12.8 کیلوگرم سانتی متر
موجود از4,995,000تومان
استپر موتور نما 11 گشتاور 1 کیلوگرم سانتی متر مدل 28CM010 برند لیدشاین
موجود از5,940,000تومان
استپر موتور nema34 مدل 86HS45
موجود از23,795,211تومان
استپر موتور دو سر شفت نما 17 گشتاور 6 کیلوگرم سانتی متر مدل 42CM06-SZ برند لیدشاین
موجود از4,590,000تومان
استپر موتور نما 17 گشتاور 8 کیلوگرم سانتی متر مدل 42CM08 برند لیدشاین
موجود از5,236,880تومان
استپر موتور نما 17 گشتاور 2.1 کیلوگرم سانتی متر مدل 42CM02-1A برند لیدشاین
موجود از3,769,150تومان
استپر موتور نما 8 گشتاور 0.3 کیلوگرم سانتی متر مدل 20CM003 برند لیدشاین
موجود از5,940,000تومان
استپر موتور نما 23 گشتاور 26 کیلوگرم سانتی متر مدل 57CM26-4A-0-I6 برند لیدشاین
موجود از16,423,804تومان
اصل
استپر موتور nema42 مدل 110CM20
موجود از46,095,000تومان
استپر موتور دوفاز nema23 مدل 57HS22A
موجود از7,455,000تومان
استپر موتور نما 23 گشتاور 12 کیلوگرم سانتی متر مدل 57CM12C برند لیدشاین
موجود از7,596,947تومان
استپر موتور دو سر شفت نما 23 گشتاور 31 کیلوگرم سانتی متر مدل D57CM31-SZ برند لیدشاین
موجود از18,425,672تومان
استپر موتور نما Nema 42 مدل 110HS
موجود از43,298,640تومان
استپر موتور نما 17 گشتاور 6 کیلوگرم سانتی متر مدل 42CM06-1A برند لیدشاین
موجود از5,294,960تومان
استپر موتور نما 34 گشتاور 80 کیلوگرم سانتی متر مدل 86CM80 برند لیدشاین
موجود از14,385,000تومان۷. نگهداری و بهینه‌سازی عملکرد
- • پایش دما: دمای موتور باید زیر حد مجاز عایق‌بندی (معمولاً ۱۳۰ درجه سانتی‌گراد) نگه داشته شود.
- • تمیزکاری منظم: جلوگیری از تجمع گرد و غبار روی موتور و اجزای مکانیکی.
- • تنظیم درایور: تنظیم جریان و فرکانس پالس برای کاهش لرزش و افزایش کارایی.
- مشکلات رایج مانند از دست دادن گام‌ها، معمولاً ناشی از بار بیش از حد یا تنظیم نادرست درایور است که با انتخاب صحیح موتور و تنظیمات مناسب قابل پیشگیری است.
۸. روندهای نوظهور و آینده استپ موتورها
- • بهینه‌سازی مصرف انرژی: طراحی‌های جدید با راندمان بالاتر و مصرف انرژی کمتر.
- • ادغام با IoT: امکان مانیتورینگ و کنترل از راه دور از طریق سیستم‌های هوشمند.
- • افزایش رزولوشن: توسعه موتورهایی با گام‌های کوچک‌تر (مانند ۰.۳۶ درجه) برای کاربردهای دقیق‌تر.
- • سیستم‌های Closed-Loop پیشرفته: ترکیب انکودرهای با دقت بالا برای رقابت با سروو موتورها.
- این روندها، استپ موتورها را به گزینه‌ای رقابتی‌تر در بازار اتوماسیون تبدیل می‌کنند.
۹. نتیجه‌گیری
با پیشرفت فناوری، استپ موتورها نیز در حال تحول هستند:
استپ موتور صنعتی، با ویژگی‌هایی نظیر دقت بالا، هزینه مقرون‌به‌صرفه و قابلیت اطمینان در شرایط سخت، نقش مهمی در پیشرفت اتوماسیون صنعتی ایفا می‌کنند. انتخاب صحیح این موتورها، با در نظر گرفتن عواملی مانند تورک، اینرسی و شرایط محیطی، می‌تواند کارایی سیستم را به‌طور قابل‌توجهی افزایش دهد. با توجه به روندهای نوظهور، انتظار می‌رود که استپ موتورها در آینده نقش گسترده‌تری در سیستم‌های هوشمند و تولید پیشرفته ایفا کنند. برای اطلاعات تکمیلی، مطالعه منابع معتبری مانند Oriental Motor و Omega Engineering توصیه می‌شود.
