ماژول درایور استپر موتور TMC2208 - V2
درایور TMC2208 یکی از بهترین انتخابها برای پروژههایی است که نیاز به حذف صدا، افزایش کیفیت حرکت، و کاهش لرزش موتور دارند. قابلیت پشتیبانی از ریزگام های بالا، کارکرد بی صدا و مصرف انرژی کم آن را به درایور محبوب کاربران حرفهای پرینترهای سه بعدی و سیستمهای CNC تبدیل کرده است. اگر قصد ارتقای عملکرد دستگاه خود را دارید، TMC2208 یک انتخاب ارزشمند است و میتوانید نسخه اصلی آن را از فروشگاه صنعت بازار تهیه کنید.
درایور استپر موتور TMC2208 – انتخابی بی صدا، دقیق و کارآمد برای پرینتر سه بعدی و CNC
درایور استپر موتور TMC2208 یکی از محبوب ترین و پیشرفته ترین درایورهای کنترل موتور در دنیای پرینترهای سه بعدی، CNC و سیستمهای حرکت دقیق است. این ماژول بر پایه فناوری StealthChop™️ از شرکت Trinamic طراحی شده و به عنوان نسل جدیدی از درایورهای کم صدا معرفی میشود.
اگر تا امروز از درایورهای A4988 یا DRV8825 استفاده کردهاید، TMC2208 همان ارتقایی است که تفاوتش را در لرزش کمتر، نویز بسیار ناچیز، داغ کردن کمتر و حرکت فوقالعاده نرم به وضوح خواهید دید.
این درایور مخصوص پروژههایی است که کیفیت حرکت، دقت، و سکوت برایشان اهمیت زیادی دارد.
درایور استپر موتور TMC2208 - V2
آشنایی با ماژول پیشرفته TMC2208 و ویژگیهای فنی آن
درایور TMC2208 از نوع بایپولار دو فاز بوده و با ولتاژ موتور ۵.۵ تا ۳۶ ولت کار میکند. پشتیبانی از ریزگام تا 1/256 موجب میشود حرکت موتور بسیار نرم و بدون پرش باشد. این درایور از رابط استاندارد STEP/DIR استفاده میکند و در صورت نیاز میتوان آن را از طریق UART پیکربندی و تنظیمات پیشرفته روی آن اعمال کرد.
فناوری StealthChop باعث میشود موتور تقریباً بی صدا کار کند، به طوری که در پرینترهای سه بعدی صدای محور X و Y تقریباً محو شده و فقط فنها شنیده میشوند.
مزایا و ویژگیهای برجسته TMC2208
- عملکرد فوقالعاده بی صدا با فناوری StealthChop™
- حرکت بسیار نرم و بدون لرزش
- پشتیبانی از ریزگام های بالا (Up to 1/256)
- مصرف انرژی کمتر و تولید حرارت کمتر نسبت به A4988 / DRV8825
- امکان تنظیمات حرفهای از طریق UART
- سازگار با کنترلرهای 3.3V و 5V
- قابلیت نصب به صورت Drop-in Replacement به جای درایورهای قدیمی
- طراحی کوچک و مناسب برای بردهای متراکم
- حفاظت کامل در برابر جریان زیاد، دمای بالا و افت ولتاژ
چه قابلیتهایی در درایور TMC2208 وجود دارد؟
درایور TMC2208 یکی از محبوب ترین و پیشرفته ترین درایورها برای کنترل استپر موتور های بایپولار دو فاز است. این درایور با پشتیبانی از محدوده ولتاژ ۵.۵ تا ۳۶ ولت و ولتاژ منطقی ۳.۳ و ۵ ولت، سازگاری بسیار خوبی با انواع بردهای پرینتر سه بعدی و دستگاههای CNC دارد. جریان خروجی آن تا حدود ۱.۴ آمپر قابل تنظیم است که گزینهای استاندارد و مطمئن برای اغلب موتورهای NEMA17 به شمار میرود.
یکی از مهمترین مشخصات فنی این درایور، پشتیبانی از ریزگام گذاری (Microstepping) تا ۱/۲۵۶ است که باعث حرکت فوق العاده نرم و دقیق موتور میشود. ارتباط و کنترل این ماژول از طریق STEP/DIR انجام میشود و در صورت نیاز میتوان از رابط UART برای پیکربندی پیشرفته یا تنظیمات کنترلی دقیقتر استفاده کرد.
در مجموع، مشخصات فنی TMC2208 باعث شده این درایور به انتخابی ایدهآل برای پرینتر سه بعدی، CNC سبک، رباتیک و پروژههایی تبدیل شود که نیاز به حرکت بی صدا و کنترل دقیق دارند.
کاربردهای درایور TMC2208
بسیاری از دستگاه هایی که نیاز به کنترل حرکت دقیق و بی صدا دارند از این درایور استفاده میکنند؛ از جمله پرینترهای سه بعدی (در تمام محورها و اکسترودرها)، انواع دستگاههای CNC و حکاکی، رباتها و سیستمهای اتوماسیون صنعتی، اسلایدرهای دوربین و تجهیزات فیلم برداری، سیستمهای پوزیشنینگ دقیق، پروژههای DIY مربوط به کنترل حرکت و همچنین تجهیزات خانگی یا صنعتی ای که نیاز به موتورهای کم صدا دارند.

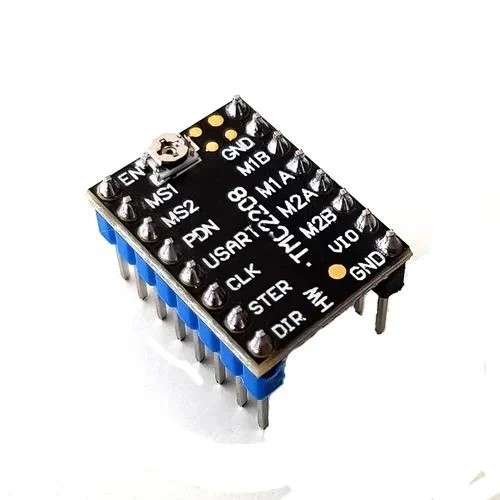

بررسی پایهها (Pinout) درایور TMC2208
درایور TMC2208 دارای پایه های اصلی برای تغذیه، کنترل و اتصال به موتور استپر میباشد. پایه هایی مانند VMOT و GND برای تغذیه موتور، STEP و DIR برای کنترل حرکت و جهت چرخش موتور، و پایه PDN/UART برای تنظیمات پیشرفته و ارتباط سریال استفاده میشوند. آشنایی با ترتیب و عملکرد این پایه ها به اتصال صحیح درایور در پروژه هایی مانند پرینتر سه بعدی، CNC و سیستمهای رباتیک کمک میکند.
ماژول درایور استپر موتور TMC2208 - V2
جمع بندی نهایی و راهنمای خرید
هنگام خرید TMC2208 به چند نکته دقت کنید:
- نسخههای مختلفی از این درایور در بازار وجود دارد؛ برخی کیفیت پایینتری دارند. توصیه میشود از فروشگاههای معتبر مانند صنعت بازار تهیه کنید تا از اصالت ماژول و عملکرد صحیح آن مطمئن شوید.
- اگر درایور را برای پرینتر سه بعدی استفاده میکنید، حتماً به نوع پینها و جهتگیری ماژول روی برد توجه کنید.
- برای کاهش دما بهتر است از هیت سینک کوچک استفاده کنید.
- اگر قصد استفاده از UART دارید، مدلی بخرید که پدها یا پایههای UART روی آن در دسترس باشند.
- برای جریان دهی بالاتر از 1.2A بهتر است خنک سازی اضافی در نظر بگیرید.
در صفحه محصول در سایت صنعت بازار شما میتوانید مشخصات کامل، تصاویر، قیمت به روز و لوازم جانبی مرتبط را مشاهده کنید.
